某机场纯电话业务光纤传输方案

作者: 来源:广州银讯 日期:2018-4-28 14:10:58 人气:14 加入收藏 评论:0 标签:

某机场客户为建立电话通信网络,现广州银讯为此做出如下解决方案:

一、用户需求,实现以下要求:

1.实现共8个远端站的纯电话业务传输。远端站1、2各传输10路电话;远端站3、4各传输20路电话;远端站5、6各传输35路电话;远端站7传输50路电话;远端站8传输100路电话。

2.实现点对点组网。

3.电话信号通过光纤进行传送。

二、用户已有环境:

1.程控交换机

2.现已铺好光缆。

三、推荐设备:

1.局端:ZMUX-3300(内配M32T、M100和M30T支路板)

2.远端:ZMUX-3032、ZMUX-100、ZMUX-3030

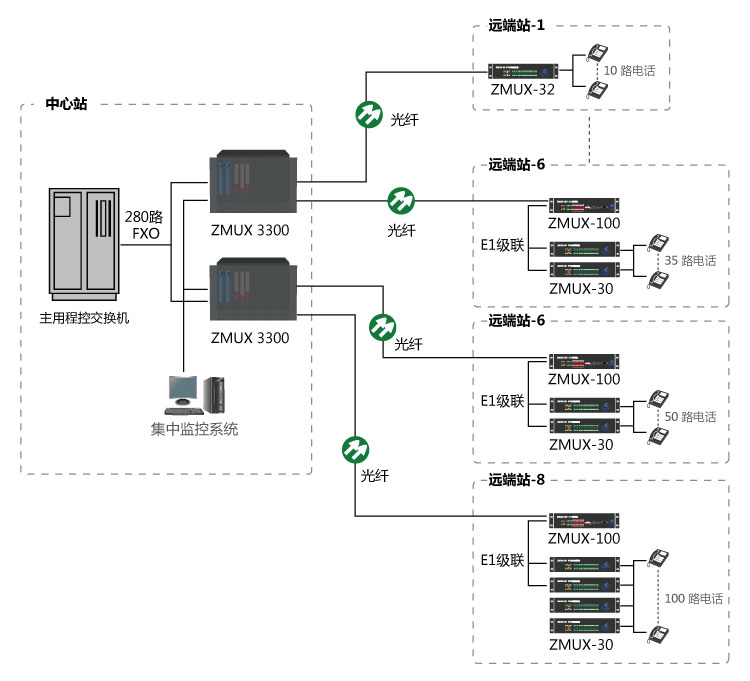

四、方案拓扑图:

某机场纯电话业务光纤传输方案

五、方案描述:

局中心站与8个远端站之间已铺有光缆作为传输通道,局中心站ZMUX-3300提供280路环路中继接口(FXO)与用户程控交换机(PBX)出来的280路模拟用户线接口对接,中间经过音频配线架(作为配线用途),当280路电话信号复用到ZMUX-3300后再转换成8路光信号,分别通过光纤传输到远端。

远端站1、2设备ZMUX-3032分别出10路模拟用户线接口(FXS)出来就直接接10门电话机,各下10个分机号码,实现远端站1、2的各10门电话机可免费与局端站程控交换机下任意电话分机互打,而且可以通过局端交换机对外拨号,同时远端站1、2各10门电话机也可以内部免费互打。同理,远端站3、4、5、6、7、8也分别下20门电话、20门电话、35门电话、35门电话、50门电话、100门电话,实现如上功能。级联点线路差损是关键,但银讯公司可以保证数据级联后保持完整性、真实性。

六、方案优势:

1.设备均采用国际标准19英寸宽设计,可放置标准机箱内,占用空间小;

2.设备均采用模块化设计,即插即用,可支持热插拔,各路电话接口故障互不影响,安装维护方便、扩容性强;

3.抗灾性好,多级防雷设计,具备抗4000V雷击,一般雷雨天气都很少损坏;

4.可集中监控。

七、产品介绍:

局端:ZMUX-3300是一款集中式PCM复用设备。它的主要功能是:在19英寸6U高的机箱设备内提供1~16个通用插槽,1~2插槽主\备电源用,3~16插槽业务支路板用。每个支路板自带链路接口,可选E1或光链路,也可混  装。最大可支持14个E1方向或光方向。

远端:1.ZMUX-3032,电话光端机,链路接口为光纤,用户接口提供1~30路各种业务接口和1路10M以太网(可选);

2.ZMUX-100,PDH光端机,链路接口为光纤,用户接口提供4*E1或8*E1或12*E1或16*E1(可选);

3.ZMUX-3030,PCM复用设备,链路接口为光纤,用户接口提供1~30路各种业务接口。
