气象观测站双光保护传输方案

作者: 来源: 日期:2017-8-31 10:22:31 人气:5 加入收藏 评论:0 标签:

某机场用户要求:

1)气象站至航管楼已建有两根不同管道的光缆,需要实现两根光缆主、备保护切换;

2)气象站需要传输5路Vaisala气象自动观测数据至航管楼;

3)在航管楼对传输设备进行监控与管理。

解决方案(气象观测站双光保护传输方案):

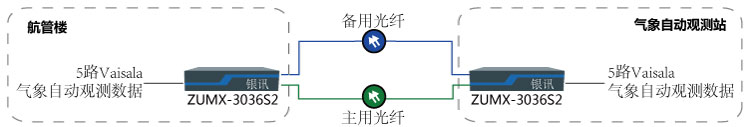

在航管楼与气象站分别安装1台ZMUX-3036S2双光保护综合业务接入设备,将5路Vaisala气象自动观测数据复用成光信号,分别通过2根不同的光纤进行传输。如下图所示:

气象观测站双光保护传输方案

气象自动观测数据双光保护传输系统简介

系统包括航管楼与气象站2个站点。航管楼安装1台ZMUX-3036S2、1套PCM集中监控系统,气象站安装1台ZMUX-3036S2。

ZMUX-3036S2提供5路Vaisala气象自动观测接口,将用户的5路气象自动观测数据接入并复用成光信号进行传输。设备采用时分复用(TDM)技术实现多业务的复用和传输,每路气象自动观测业务信息具有自己完全独有的信道,相互间无任何关联,近似完全的物理隔离,因此可确保业务信息的安全保密。每路气象自动观测业务信息所需的带宽是预先确定的,它不会改变,也不会受其它任何因素的影响,因此可确保长期稳定的业务质量。当数据量不大,光纤资源有限时,还可以选择电话、数据等机场其它常用业务一起通过光纤传输,各路业务接口完全独立,互不干扰,某一路业务接口发生故障亦不影响另一路接口正常工作。

ZMUX-3036S2提供2路光纤链路接口,分别连接用户2根不同的光缆,1路为主用、1路为备用,互为保护使用。正常情况下,5路气象自动观测数据通过主用光缆进行传输;当主用光缆发生故障时,ZMUX-3036S2自动切换至备用光缆进行传输;当主用光缆恢复正常后,设备自动切换回主用光缆进行传输。整个切换过程完全由设备系统自动智能控制,不需要人工操控切换或人工发现光缆故障。

ZMXU-3036S2还可以提供双电源输入1+1保护,任意1路电源故障,设备亦可以保持正常工作。

航管楼安装的1套PCM集中监控系统可对全网设备进行统一监控与管理。可实时监控2路光纤线路状态:当光纤链路中断或设备电源掉电无法正常工作,都会马上在集中监控系统里显示出来,输出声音告警。用户看到或听到监控报警,就可以马上去排除故障点,尽快恢复工作正常。可实时监控气象自动观测端口状态:设置端口告警触发条件,如:某1路气象自动观测端口在规定时间内都无信号输出,监控系统自动输出1路告警信号,设置故障蜂鸣告警,通过外置音箱输出告警声。

系统升级

1)将来机场场内建设与改造,系统可升级为:ZMUX-3036ES 一光一电保护(一地一空保护)方式,即提供1路光口与1路E1电口,光口连接用户地面光缆、E1电口连接用户无线微波路由;或ZMUX-3036 双电口保护方式,即提供2路E1电口,分别连接用户两个不同方式的传输路由。

2)随着系统对业务类型或端口数量增加,ZMUX-3036S2还可以扩容26路机场其它常用业务端口,如:芬兰Vaisala气象自动观测、长春气象观测、气象报文、挪威NORMARC公司NM7000系列盲降、MK10盲降、意大利THALES公司ILS410盲降、意大利THALES公司DVOR4000全向信标机、意大利THALES公司FSD-40/45DME测距仪、澳大利亚AWA公司VRB-52D全向信标机、澳大利亚INTER-SCAN公司LDB-102DME测距仪、上海埃威NDB-200G/NDB-500G无方向信标机、上海埃威MB-1指点信标机、意大利OTE公司DTR-100甚高频电台、德国R&S公司S4200系列甚高频电台、英国PAE公司T6TR甚高频电台、挪威JOTRON公司TR7550甚高频电台、美国RAYTHEON公司雷达、意大利THALES公司雷达、意大利SELEX公司雷达、西班牙INDRA公司雷达,等等。

3)将来扩建其它站点时,可与原有PCM集中监控系统共用,将扩建站点的设备添加到原有监控系统,实现统一监控与管理。
