配线架

作者: 来源: 日期:2017-8-18 11:38:30 人气:19 加入收藏 评论:0 标签:

配线架是电缆或光缆进行端接和连接的装置,通常安装在机柜或墙上,是管理子系统中最重要的组件,是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架作为综合布线系统的核心产品,起着传输信号的灵活转接、灵活分配以及综合统一管理的作用,是一种规范,也是为了整洁,看上去不乱,能够清楚知道什么是什么,是使线路的改动更简单。在网络工程中常用的配线架有音频配线架、光纤配线架和数字配线架,下面广州银讯分别简单介绍一下3种配线架。

音频配线架(VDF)

音频配线架用途主要是用以在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆(超5类或者6类线)进入设备间后首先进入配线架,将线打在音频配线架的模块上,然后用跳线(RJ45接口)连接音频配线架与交换机。总体来说,音频配线架是用来管理的设备,比如说如果没有音频配线架,前端的信息点直接接入到交换机上,那么如果线缆一旦出现问题,就面临要重新布线。此外,管理上也比较混乱,多次插拔可能引起交换机端口的损坏。音频配线架的存在就解决了这个问题,可以通过更换跳线来实现较好的管理。

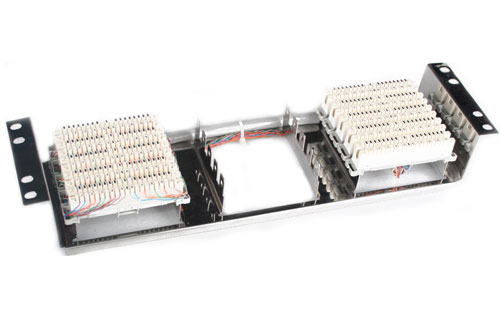

音频配线架

光纤配线架(ODF)

光纤配线架用于光纤通信系统中局端主干光缆的成端和分配,可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高,出现了集ODF、DDF、电源分配单元于一体的光数混合配线架,适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

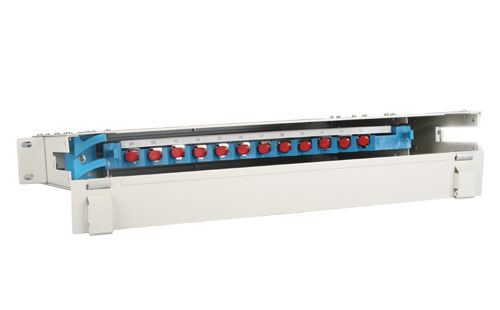

光纤配线架

数字配线架(DDF)

数字配线架又称高频配线架,以系统为单位,有8系统,10系统,16系统,20系统等,在数字通信中越来越有优越性,它能使数字通信设备的数字码流的连接成为一个整体,从速率2 Mb/s~155 Mb/s信号的输入、输出都可终接在DDF架上,这为配线、调线、转接、扩容都带来很大的灵活性和方便性。

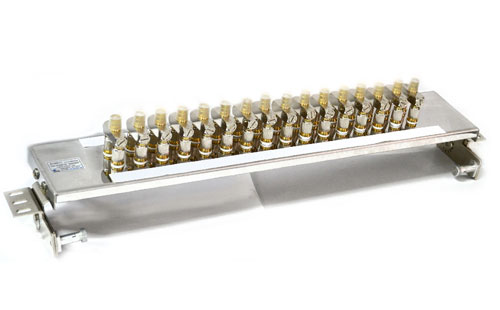

 数字配线架(DDF)
