OTE公司DTR100电台通信传输系统

作者: 来源: 日期:2017-9-7 10:47:19 人气:19 加入收藏 评论:0 标签:

随着民航飞行流量日益增加,到2017年为止空管局对通信设备建设和传输安全保障性提出更高的要求。特别在VHF甚高频电台为主的地空通信设备,因为在保障飞行和安全过程中扮演了重要的角色。

意大利OTE公司的AK 100遥控盒和DTR 100电台是国内民航机场常用的甚高频设备之一。正常情况,DTR 100电台安装在远端台站,AK 100遥控盒安装局端航管楼,通过光纤E1线路实现甚高频信息远程通信传输。

为满足机场甚高频电台高可靠性传输要求,广州银讯不断的开拓创新,致力研发ZMUX系列,为机场客户专门开发了ZMUX系列通信传输设备,可满足DTR 100电台双路由保护传输、传输路由监控告警、电台端口监控告警等功能,保障DTR 100电台安全稳定传输。

组网图如下所示:

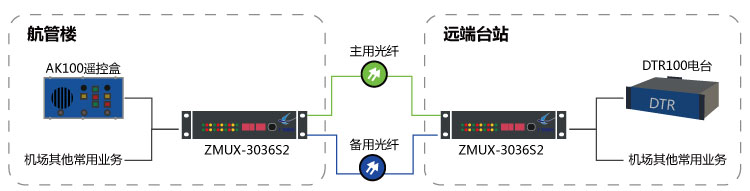

a)双路光纤保护传输,选用ZMUX-3036S2。

AK 100与DTR 100双光保护传输组网图

AK 100与DTR 100双光保护传输组网图

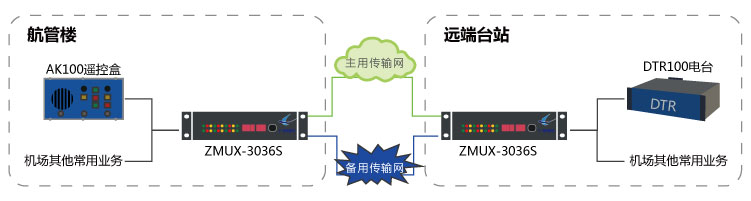

b)双路E1保护传输,选用ZMUX-3036。

AK 100与DTR 100双E1通道保护传输组网图

AK 100与DTR 100双E1通道保护传输组网图

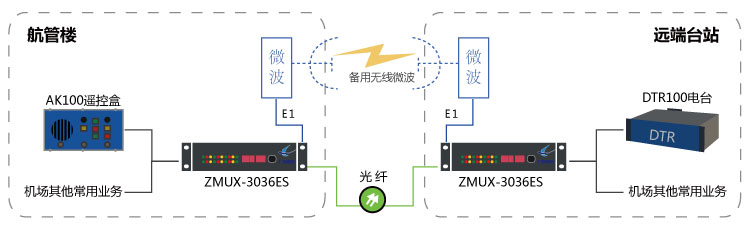

c)一路光纤和一路E1保护传输(一地一空保护传输),选用ZMUX-3036ES。

AK 100与DTR 100一光一电保护传输组网图

AK 100与DTR 100一光一电保护传输组网图

广州银讯的ZMUX-3036系列产品支持集中监控功能,客户可在局端航管楼对全网设备统一监控与管理,可监测到:a)两路传输线路状态 b)线路保护切换状态 c)甚高频端口监控。

客户可通过查询故障日志,可查询某段时间主用或备用传输线路故障、甚高频端口故障等。设备告警方式支持:a)发光指示灯告警 b)监控系统声音告警 c)手机短信告警通知。

部分机场客户只能提供单路光纤或E1通道,可选用ZMUX-3032或ZMUX-3030。如下图所示:

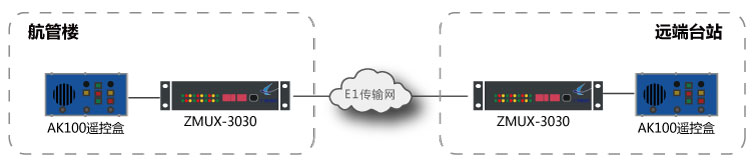

a)单路E1线路传输,选用ZMUX-3030。

AK 100与DTR 100 E1传输组网图

AK 100与DTR 100 E1传输组网图

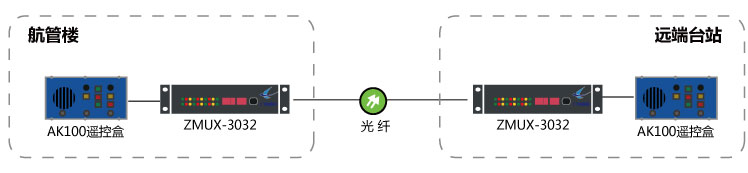

b)单路光纤线路传输,选用ZMUX-3032。

AK 100与DTR 100光纤传输组网图

AK 100与DTR 100光纤传输组网图

广州银讯的ZMUX系列设备已经成功走向世界,成功传输多款知名品牌电台,如:德国R&S公司、英国PAE公司、挪威JOTRON公司、日本健伍电台,新西兰大吉公司,澳大利亚频谱公司MX800电台等。
