电话光端机安装调试指导手册

作者: 来源: 日期:2017-8-23 15:34:43 人气:13 加入收藏 评论:0 标签:电话光端机

光纤已成为最主要的传输介质,损耗低、距离长、大容量等性能优点都使它难以被取替,而电话光端机正是使用光纤通道实现语音、音频、数据等业务的传输。它一般用于两个末端站点之间的业务数据光纤传输,安装调试也非常简单,不存在像PCM设备光端机级联等相关安装调试工作,就是单纯的直接光纤接入,即插即用。下面银讯公司总结多年工程安装经验,简单讲述一下如何将电话光端机安装工程做好。(下面均以银讯公司ZMUX-32为例)

电话光端机安装调试指导手册

一、现场环境

一般情况下分别有中心站与用户站两个末端站点,用户在这两点间会租借或铺建1条单芯或多芯的光纤通道,或者某些站点已安装光纤配线架。目前市面上较常用的光纤接头有FC或SC两种,FC常用于双纤的电话光端机,SC常用于单纤的电话光端机,还有LC、ST等多种类型接头(可参考:尾纤接口类型 尾纤的作用),我们可以根据实际情况,将用户提供的光纤与ZMUX-32接上。

二、设备安装

1、设备验收

ZMUX-32出厂时已经根据用户实际配置需求安装调试好,所以安装时不需要对设备作任何操作,即插即用。设备上盖板贴着一份配置标签,可确认一下是否跟实际需求一际。若必需时可打开机箱上盖板,检查各路模块是否安装牢,切记勿将模块插反或将管脚位插错。提示:安装时可对应配置标签,确定具体哪路接口出哪种业务。

2、电话光端机固定安装

根据用户提供机柜或指定安装地点,将ZMUX-32安置固定在标准19英寸网络机柜上或用户指定其它地点上。设备请放置于平稳、干燥、安全的地方。设备前盖板左上角印有局端或远端,局端设备应放置在交换机侧,远端设备应放置在用户侧,切勿弄反。

3、电话光端机电源线及接地

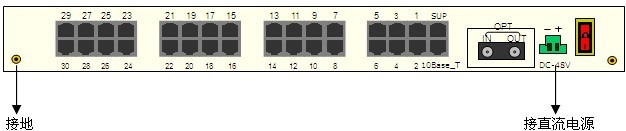

ZMUX-32内置电源为-48V,电源接线插座位于机箱背面,印字为-48VDC(见下图)。

ZMUX-32内置电源

注意事项:在进行电源连接时,应将设备的电源开关置于关闭状态。

a)建议采用工业电源+蓄电池浮充供电,电压波动应在工作条件范围内。用户提供-48V直流电源时,使用备附件中的电源连接插头连接电源线。注意连接时按电源插头上方标注的“+”和“-”接线,“+”表示

接“地”,“-”表示接“-48”电源,不可接反。安装须保证牢固且无短路。提示:若“+”和“-”接反了,ZMUX-32仍然可以开机,但会出现关不了电源情况。

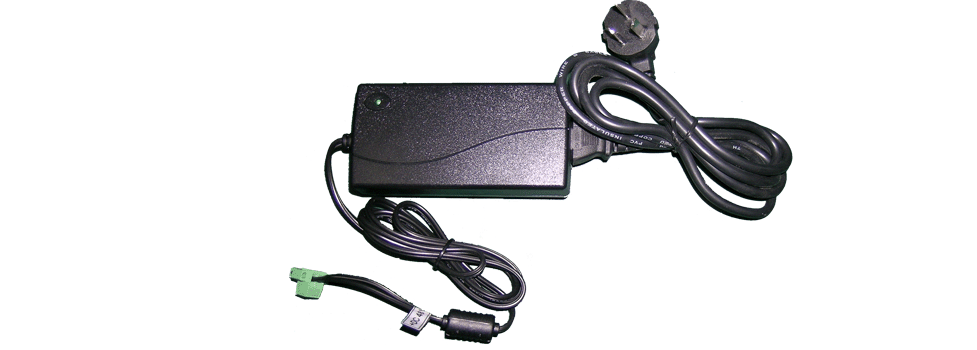

b) 用户要求直接220V交流电源时,使用附件中的外置电源适配器组件(见下图),也可直连220V交流电源。用户也可自行采购,要求输出电流不小于650mA。

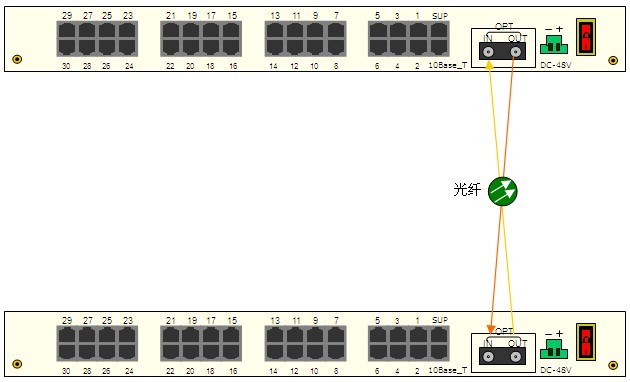

电话光端机设备链路接线

4、电话光端机设备链路接线

ZMUX-32 可选双纤或单纤接入两种模式。双纤的有收、发两个光接口,左为收右为发;单纤的只有一个光接口,收、发都在一个接口上实现。若双纤的ZMUX-32,中心站的收必须要对应用户端的发,中心站的发必须要对应用户端的收;若单纤的ZMUX-32直接两端站点都接上光纤即可。如果客户提供光纤接头与ZMUX-32设备光接头不一致,我们可以用一根鸳鸯尾纤,一端接用户提供的光纤通道端,另一端接ZMUX-32的光接头上。

(1).ZMUX-32接上电源,没接光纤通道时,正常情况下前面板指示灯只有PWR亮绿灯,LOS亮红灯,其它告警灯均没亮。

(2).中心端和用户端的ZMUX-32分别接上用户提供光纤通道,根据设备状态指示灯调试。

A:若ZMUX-32 PWR灯亮,告警灯均不亮,则ZMUX-32链路连接正常。

B:若中心端ZMUX-32 LOS灯告警,用户端ZMUX-32 LOS告警,则两端站点的收、发并没有对应连接。解决:将中心或用户其中一端的光接头收、发接线对调一下。

C:若中心端ZMUX-32 DA灯告警,用户端ZMUX-32 LOS告警,则中心端发或用户端收没接好,中心端收和用户端收无故障。解决:将中心端发接头或用户端收接头接好或重新插拨一下。

D:若中心端ZMUX-32 LOS灯告警,用户端ZMUX-32 DA告警,则中心端收或用户端发没接好,中心端发和用户端收无故障。解决:将中心端收接头或用户端发接头接好或重新插拨一下。

设备状态指示灯调试

提示:FC尾纤有一个小圆孔,需要对应电话光端机光接头的小圆孔接好,不然会出现接触不良的情况。

5、电话光端机用户口接线

完成第4步设备链路接线后,在ZMUX-32链路正常工作情况下,我们可以开始用户口的出线了。

(1).ZMUX-32背面板有32个RJ45接口,其中标注为“1”~“30”为选配的用户端口。

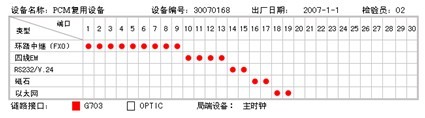

(2).为了用户快捷方便确定选配的用户接口位置,每台设备上盖板方粘贴有用户接口配置标签,标签上的小红点显示用户选配的用户接口对应的端口位置。(见下图)

ZMUX-32使用说明书

(3).各类型用户接口模块对应RJ45用户线接口连接器的出线表可参照ZMUX-32使用说明书。

三、工程验收

完成上述安装项目并确保无误后,此时我们可以对工程进行验收了。打开ZMUX-32电源背部的电源开关,在用户端上,我们拿起其中1路电话机,拨打另外1路电话分机号码,出现震铃则调通。

四、结束

ZMUX-32安装简单,即插即用。工程上主要注意:中心端端和用户端的ZMUX-32收、发一定要对应连接。若工程上遇到各种故障可以联系银讯通信公司,我们将24小时在线为您解决各种工程及设备问题。
