桌面型电话光端机 ZMUX-08S指示灯含义

作者: 来源: 日期:2019-2-22 13:40:37 人气:23 加入收藏 评论:0 标签:

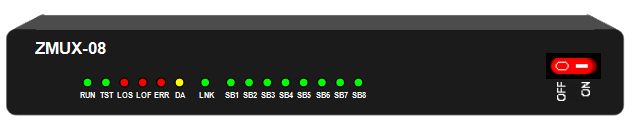

首先我们先来了解下正面的示意图

如图:

正面的示意图

桌面型电话光端机 ZMUX008S指示灯含义

如图:


下面为ZMUX-08S面板上信号灯含义

ZMUX-08S面板上信号灯

1、指示灯:RUN,设备正常上电时:亮(绿);

2、指示灯:TST,无效(绿);

链路接收状态指示

3、指示灯:LOS,链路输入信号丢失时:亮(红);

4、指示灯:LOF,链路接收信号失步时:亮(红);

5、指示灯:ERR,链路接收信号告警时:亮(红);

6、指示灯:DA,对方设备告警时:亮(黄);


以太网通道占用状态指示

7、指示灯:LNK,以太网占用时:亮(绿);


子通道占用状态指示

8、指示灯:SB1-SB8,通道占用时:亮(或闪烁)(绿);


说明:

红灯亮表示本端设备故障(包含接线故障)

黄灯亮表示对端设备故障(包含接线故障)

绿灯亮仅表示设备工作状态,无告警含义


如何通过指示灯判断光端机的工作状况?

购买ZMUX-08S光端机的,可以参考说明书或者参考本文。
