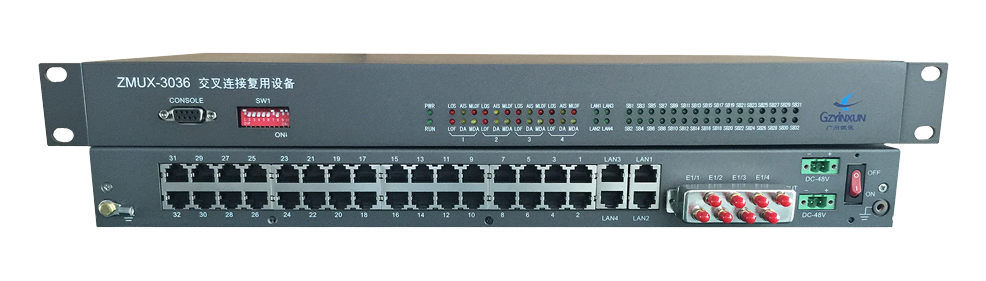

PCM设备_ZMUX-30

作者: 来源: 日期:2019-9-25 16:43:49 人气:5 加入收藏 评论:0 标签:

广州银讯综合PCM设备介绍:

ZMUX系列PCM设备是采用了最新的大规模数字集成电路和厚薄膜工艺技术而推出的新一代高集成度单板PCM基群复接设备,它可以在标准的PCM30基群即 2M传输通道上直接提供30路终端业务接口。

ZMUX系列PCM设备用户接口类型多样(包括语音、数据、图象),均以小型模块化部件方式装配到母板上,各种用户模块可以混合装配。

ZMUX系列PCM设备提供反极信令用于实时计费。 具有集中监控功能,方便用户维护管理。

提供光纤线路接口模块,直接利用光纤进行传输。

ZMUX系列PCM设备技术特点

高密度单板设计,提升系统可靠性能

提供用户线反极信号,方便用户准确计费

提供30个用户接口,量身定做

独立的用户模块设计,可以应用户要求混合插装

多种用户接口,能够实现语音、数据、图象的混合接入

集中网管,方便用户维护管理

1U高度的19英寸机箱结构,减少占用机房空间



ZMUX-30 PCM设备的系统接口部分

电话接口

二/四线音频接口

模拟用户线接口

环路中继接口

E&M 接口

RS232/V.24接口

V.35接口

10Base_T接口

G.703 64Kb/s 同向数据接口

ZMUX系列综合PCM设备技术指标

电话接口

话路特性符合《邮电部电话交换设备总技术规范》

a)阻抗:600Ω

b)插入损耗:-3±0.75dB

c)频率特性:300~3400Hz(-0.6~+3dB)

d)衡重杂音:≤63.7dBmop

e)串音衰耗:≥65dB

f)用户线环路电阻:小于1KΩ(包括话机)

g) 馈电电压:48V;

h) 馈电电流:20~50mA;

i) 铃流:AC90正负15V

E1接口

频    率:2.048Mbps ±50ppm

参考标准:ITU-T G.703/G.704

线路码型:HDB3

物理接口:BNC for 75Ω

抖动特性:ITU-T G.823

二/四线接口

压缩率:ITU-T G.711A律

阻抗:平衡 600Ω

频率范围:300~ 3400Hz

二线输入相对电平:0~ -5dBr

输出相对电平:-2~ -7dBr

四线输入相对电平:-14dBr

输出相对电平:+4dBr

回波损耗:不低于 20dB

异步数据接口

参考标准:RS-232

速    率:19.2Kbps及以下

数据格式:自适应

停 止 位:自适应

校验方式:自适应

物理接口:RJ-11

以太网接口

参考标准:IEEE 802.3

物理接口:以太网 RJ45

LAN 地址:10000

同步数据接口

参考标准:RS232/X.21/E1A530/V.35

速 率:N×64Kbps N=1..31

时钟方式:系统时钟/接口时钟

物理接口:M34

电源

输入:-48V(±20%)或 220V交流

输出:±5V(±5%) 铃流75VAC

功耗:≦7W(满容量)
