关于2M/E1电路故障该怎么处理?

作者: 来源: 日期:2019-9-21 11:44:02 人气:44 加入收藏 评论:0 标签:

对于2M/E1的应用很广泛,因为它的传输性能稳定,保密性强等优点使其PCM设备光端机设备的被广泛应用,特别是30路PCM设备和30路电话光端机应用最多,主要是用于承载客户语音、数据、图像等窄带业务。

随着被广泛应用,相对而来的问题也就出现了,2M障碍是通信传输最常遇见的障碍之一,那么如果正确处理2M故障呢?

首先必须对2M原理有正确的认识,才能运用原理知识对设备进行障碍处理。

一.2M设备电路原理

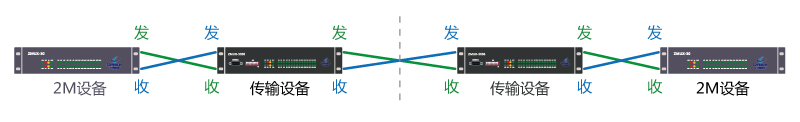

从物理上看,2M电路的连通是通过收线和发线共同完成的。所以要保证一个2M电路的正常连通,需要正确地连接两端设备的收线和发线,同时要注意收与发交叉连通。如下图1-1所示:

正常2M电路

图1-1


2M电路常用线材有75Ω的同轴电缆和120Ω的网线,每根收线和发线实际上是由芯线和屏蔽线(或称地线回路)来连通。

设备之间通过2M线路连接以后,传送的2M信号的格式是PCM格式。

由于2M电路传输距离的限制(最长距离一般几百米),如果两端传输距离较远的必须有采用光缆和其它技术的传输设备,如上图1-1所示,2M设备中间有1对传输设备实现远距离的传输。

二.2M电路常见告警分析

2M电路最常见到的故障情况有LOS,AIS,LOF,MLOF等,其产生的原理和可能的原因如下:

LOS:又叫断线告警(信号接收丢失)。一般是指不能从收线上收到有效的电平信号,或者不能收到任何信号。产生LOS原因一般是由于本端接收线缆故障(如:断开、接头焊接工艺不良等),但要看对端是什么告警才能具体判断故障点发生在哪。

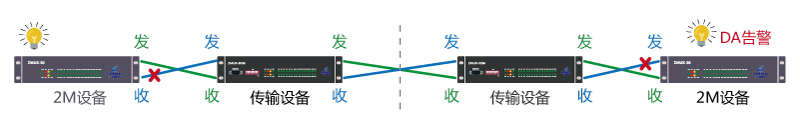

情况1:如果对端是DA告警,那就是本端的接收线或对端的发送线缆有问题。如下图2-1所示:

2M电路DA告警

图2-1

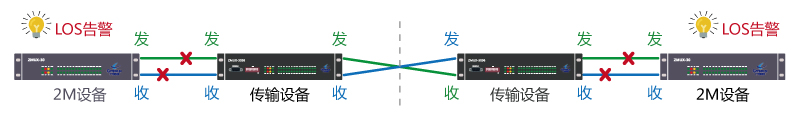

情况2:如果对端也是LOS告警,那就是两端2M电路的收线和发线没有交叉连接,即收接收、发接发,如下图2-2所示。把两端设备的2M电路收、发线缆都对调一下就可以,但也有可能是传输设备停电。

2M电路LOS告警

图2-2

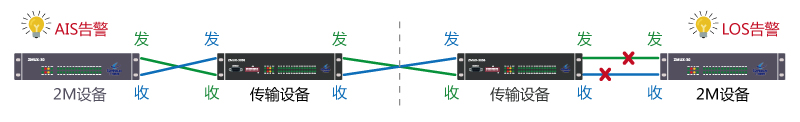

情况3:如果对端是AIS告警,那就是本端设备的2M电路接反了,把本端的2M电路收、发线缆对调一下就可以。如下图2-3所示:

2M电路AIS告警

图2-3


但要注意的是,当两端设备配合好的情况下,同轴电缆的屏蔽线(地线)断开不会产生LOS告警,即只连接芯线也是没有告警显示。

AIS:又叫全“1”码告警,俗称上游告警。一般是指本端能正常收到信号电平,而信号流中没有包含任何有用信息。AIS告警指示的故障点是上游方向,但要看对端是什么告警才能具体判断故障点发生在哪。

情况1:对端设备没有进入正常工作状态(如:设备没安装,还没上设备等),对端设备停电,这些情况都会引起本端AIS告警。但要注意的是,对端设备包括了2M设备和传输设备。

情况2:如果对端是LOS告警,那就是对端设备的2M电路收线和发线没有交叉连接,把对端的2M电路收、发线缆对调一下就可以。如下图2-4所示:

2M电路对端LOS告警

图2-4

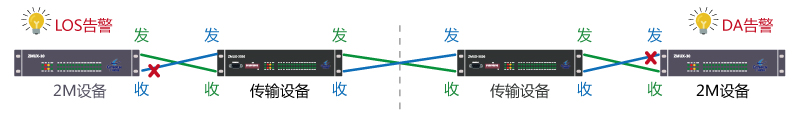

情况3:如果对端是DA告警,那就是对端设备2M电路的发线缆有问题,或者本端传输设备的接收或对端传输设备的发送这一根线有问题了。如下图2-5所示:

2M电路对端是DA告警警

图2-5

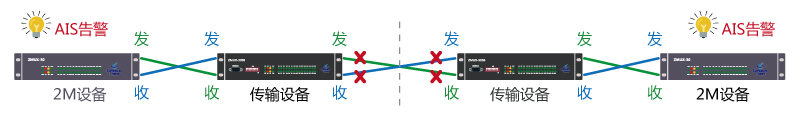

情况4:对端设备也是AIS告警,那么有可能是本端或对端光端机工作不正常,又或者光缆中断,如下图2-6所示:

2M电路AIS告警

图2-6

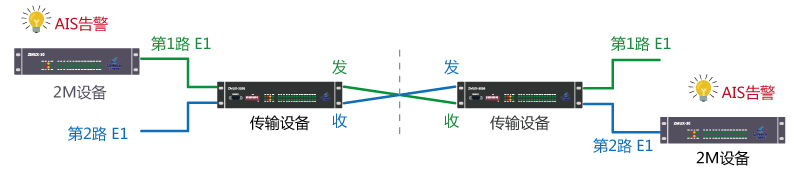

但也有可能是本端与对端不是同一条2M电路(例如:本端设备接传输设备第1路2M接口,而对端设备接传输设备第2路2M接口),如下图2-7所示。

2M电路告警

图2-7


LOF:帧失步告警。是指0时隙中的帧失步信号连续3次以上丢失,该告警信号的消失条件是连续收到三次以上的帧失步信号。该告警的原因一般是对端设备的问题(2M电路故障可能性比较少),可能的原因是对端时钟不同步或者设备故障。

MLOF:复帧失步告警。是指用于一号信令的16时隙上的复帧信号丢失。如果所开放的电路是七号信令,或者其它非一号信令的业务,那么本端是不应该出现该种类的告警的。如果开放的是一号信令,则该故障的出现是对端设备的问题。

三.2M故障处理的常用工具仪表的使用和技巧

众所周知,处理2M障碍最常用的技巧是自环,但严格地讲,应该是“对某方向环路”,即在某一段的2M电路上将收和发两根线缆短接起来。

信号在本端设备发出,到达自环点后,再发送回本端设备接收,组成一个环路。

若设备显示告警即这部分电路有故障,若设备告警消失(设备工作正常),即没被环回的电路有故障。可通过这自环方法,一段一段的找出故障点。但需要提醒一下,自环需要2M设备支持才可以做这个操作,如果2M设备不支持可用2M误码仪作测试。

测试的一般仪表是2M误码测试仪。该仪表使用简单,能准确体现线路上出现的各种告警和故障,是传输专业的基本仪表。在工程中的一些时候,也可以使用发光二极管对线路做简单的测试。同时我们也可以用万用表检查2M电路是否有短路或虚焊情况。

作为障碍处理人员,要保持清晰的处理思路,最基本的要求就是能准确地判断方向,即要准确地知道测试线路是在哪一个方向上出现的故障。在做配合测试时,应该按主要测试人员的要求,准确地执行测试任务。

四.故障处理案例

1.某交换局方向多系统频繁出现LOF告警。

原因:对端交换机的时钟频率有问题,更换时钟后恢复。

2.某一系统,向两端自环,电路都显示正常,但电路拉直以后,又出现告警,电路不可用。

障碍点肯定是在自环部位的同轴电缆上。由于同轴电缆上的连接头没有做好,造成某一根同轴线上的屏蔽线出现假焊或断线,当两头设备配合不好时,出现本障碍。

注意事项:

1)对大多数设备来说,只要对收发线的芯线自环,就能完全等同于芯线和屏蔽线的同时自环。

2)在两端设备配合良好的时候,两根屏蔽线全断或者一根屏蔽线断时,电路可能能正常使用。3)对于屏蔽线复接良好的设备比较不容易出现这种障碍,如DDF上通常所有的屏蔽线是复连的。

五.2M故障处理经验之谈

对于出现的障碍,维护人员要本着不找到原因不放过的原则。有些维护人员在处理障碍以后不对障碍的原理进行分析,只是用障碍原因不明或奇怪的原因进行解释,这样做对提高障碍处理能力是没有任何好处的。

实际上任何障碍都是能得到解释的,不存在奇怪的原因。

维护人员要提高障碍处理能力,很重要的是,应当知道什么情况是正常的,在处理障碍的时候才能清晰思路,把握方向。

很多问题是在电路开调时遗留下来的问题,因此在电路调度的过程中要有高度的责任心,电路调度的质量高,日常维护的障碍就少。
