2M无损伤自动切换装置在电力的应用

作者: 来源: 日期:2018-5-30 11:30:07 人气:203 加入收藏 评论:0 标签:

目前国内大部分电力专网都已建有SDH环网,它具有自愈环功能,当一端光纤线路中断了还可以从另外一端将数据传输过去。但并不是每一个SDH设备都处于环网里,就好比一些省市地域广阔,电力通信线路比较长,某一些变电站形成自愈环比较困难,不但投资大,需要的光缆资源多,而且施工周期长,因此一些地理结构特殊的变电站或发电厂形成了一条链状网络。

SDH光环网之所以有自愈环功能就是因为SDH设备利用光纤环成了一个环状结构的网络,当上行出现故障,它可以从下行传输过去。但SDH设备形成了一条链状网络就失去了自愈环功能,当链状的其中一段光缆出现故障时,后面的站点就不能正常工作,整套调度系统将受到影响。

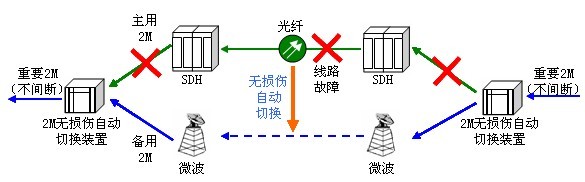

为了防止这种情况发生,电力通信保护主要采取以下两种措施预防故障:方式一是主备设备同时采用光纤的传输方法,并且光纤的路由方式是相同的。方式二是主设备采用光纤的方式传输,备用设备将原始信号传换成E1的形式,再上微波进行传输。由于方式一采用主、备相同路由同步传输,就等于2套系统同时运行,其中1套出故障将运行另外一套,这不担浪费了大量的资源和资金,而且管理和故障发现及时性不好,系统的安全性、保护性能并不足够。而方式二(如图一)是采用主、备两种不同方式路由进行传输,例如主路由是SDH设备传输,备用路由是采用微波传输,两种路由出来的E1通过一款2M无损伤自动切换装置保护起来,使得系统保护性能、安全能性更高,维护简单方便,不但数据不丢包,而且完全自动切换,整套过程不需要人工及时发现故障和手动操作。

2M无损伤自动切换装置在电力的应用

图一

2M无损伤自动切换装置特点

为了确保重要调度中心、变电站或发电厂可靠通信,通过增加备用传输路由为代价来换取电路稳定可靠,2M无损伤自动切换装置无疑是实现这一功能的最佳选择。它具备主备路由传输性能监视和主备路由间无损伤自动切换控制两大功能,1+1热备份形式,自动选择更高质量路由传输,其具体特点如下:

1、该设备为“1+1”保护型配备,如果当前正在传输路由发生LOS﹑LOF﹑AIS中任何一类告警,2M无损伤自动切换装置可在32ms内通过程序控制,无损伤及自动的切换到另一路由。同时这款设备除了具备软件设置自动切换外,它还支持软件或人工强行切换功能,当在主用线路出现故障时设备可自动或人工无损伤的切换到备用路由上,保证通信业务不受任何影响;

2、该设备只需占用任意1组空闲的2M,无需对现有的传输设备进行任何修改,具有系统时延小(适用于对延时要求敏感的电力继电保护系统)、安装简便、不需操作维护等特点;

3、该设备具有内置双电源“1+1”热备份功能,设备内置直流-48V和交流220V两种电源,当其中一种电源出故障时,设备将自动跳转到另外一种电源,保证设备不间断工作。

4、该设备具有掉电直通功能,当设备两组电源都同时出故障,设备将自动短路到主用通道,就等于设备变成了一条直通线,数据继续透传下去。

5、该设备支持单端使用或成对使用,可用于保护主、备设备或用于保护主、备2M链路。

6、保护系统具有完整的网管功能,整个系统运行的同时,在中心站的终端用户可实时观察所用线路本端和远端的信号质量以及它们之间的切换情况,即使在电路不倒换时也可以清楚的知道备用电路的信号质量情况,因而可以有效解决传输电路中遇到的问题。

<img src="/blog/upfile/201805/2018053041486801.jpg" title="2M无损伤自动切换装置在电力的应用" alt="2M无损伤自动切换装置在电力的应用""/>

2M无损伤自动切换装置 ZMUX-124


2M无损伤自动切换装置在电力实际应用

经过上文所述,相信不少用户对2M无损伤自动切换装置的认识大大增加,下面笔者就举一个新疆电力实际应用的例子来说明一下这一款设备在电力组网方案的具体情况。

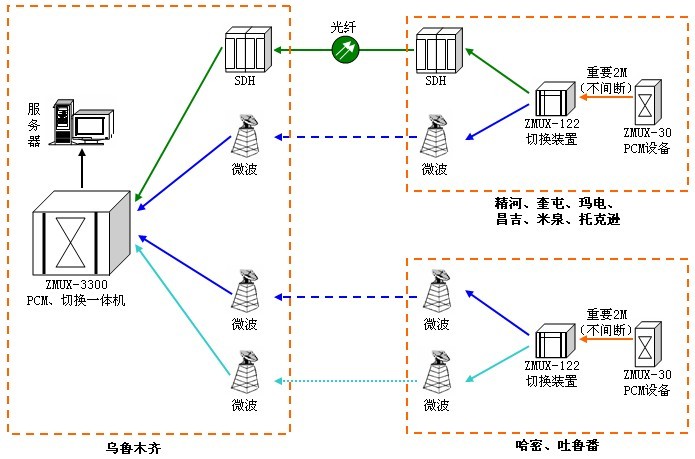

根据目前新疆电力系统主干光纤通信和微波通信的现状,2M无损伤自动切换系统组网方案可按通信路由分为南北疆两个方向。北疆为由乌鲁木齐至米泉、昌吉、玛电、奎屯、精河等变电站开通2M点对点业务,采用光纤通道与微波通道互为备份路由,主用为光纤,备用为微波,每个站保护一对2M PCM业务。考虑将以上厂站比较重要的主用调度电话、自动化信息放置在受2M无损伤自动切换装置保护的PCM中,一旦光纤或微波通信系统发生故障,通信路由中断,受2M无损切换设备保护的站点的业务信息始终保持畅通,运行维护人员可从容查找设备故障。而南疆由乌鲁木齐至托克逊、吐鲁番、哈密等地的变电站,可利用不同的微波路由互为备份,也是利用2M无损伤自动切换装置将南疆站点的PCM保护起来,保证其中1个路由出故障时,业务能够不中断继续正常工作。下面是新疆电力系统通信网络示意图:

2M无损伤自动切换装置在电力的应用

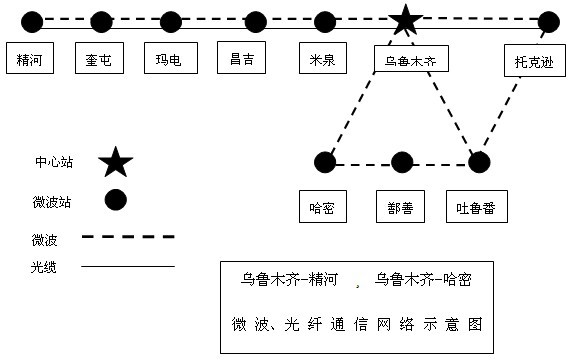

新疆电力通信网络示意图


2M无损伤自动切换装置在电力的应用

2M切换装置是一款针业专网客户重要站点而开发的设备,目前市面上有无损伤和有损伤两种机制。总的来说,2M无损伤自动切换装置能够迅速的、安全可靠的保护了电力调试网正常运行,投入小、见效快、组网灵活,而且其强大的抗灾害性能使得电力生产有了强大的保障。特别对于近期国内多个无人值守变电站的新建,这无形中大大减少了维护人员的工作难度和压力,同时为维护人员赢得宝贵的通信故障抢修时间。同时这款设备能够用于视频会议或基站保护上,从而保证重要的专网客户通信畅通。
