2M保护系统

作者: 来源: 日期:2018-4-2 14:16:18 人气:6 加入收藏 评论:0 标签:

为确保某些重要2M电路的可靠通信,可通过增加传输路由为代价来增加2M电路稳定可靠。 例如:在电力系统通信的应用中,尤其是在还不具备光纤自愈环网的地区,为确保某些重要厂站之间的通信、自动化信息的可靠传输,一般是通过提供两条不同路由的传输线路来提高可靠性。当一条线路出现问题时,通过人工方式倒换到另一条线路上去。但这样会产生切换不及时以及帧失步、数据丢失等损伤。2M电路无损伤保护切换设备,又叫2M保护无损伤切换系统。该设备具有两个主要功能:传输通道性能监视和2M保护无损伤切换控制。即2M保护系统有无损伤切换和有损伤切换两种。由于无损保护比有损保护切换技术在解决传输通道中断、瞬断、告警、误码方面有更好的特性,所以电力系统希望使用无损保护技术。

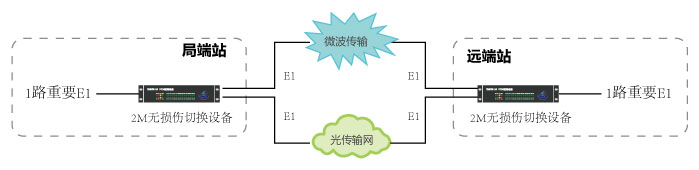

2M保护无损伤系统是将来自用户设备的E1信号同时发送到两条传输路由,即“并发”的概念;同时接收来自两条传输路由的E1信号,通过传输性能分析,设备可自动选择质量高的E1信号传送给用户设备来进行通信。具体应用如下图所示:

2M保护系统

2M电路保护无损伤切换设备可实现符合G.704帧结构电路的告警、误码的无损伤保护切换,它通过控制双传输路由2048Kbit/s通信电路,对通信电路进行1+1无损伤切换以优选高质量电路,具体特点如下:

1、本系统能对两条传输路由信号的传输时延差进行校准,最大允许主备路由的时延差为32ms,当切换级别选择为0时,切换时间为比特级(纳秒级),因此能有效的消除用户信号因传输路由故障而造成的损伤,保证用户设备正常可靠的工作。

2、2M电路保护无损伤切换设备具有系统时延小(非常适用于对延时要求敏感的电力继电保护系统)、安装简便、不需操作维护等特点。

3、2M电路保护无损伤切换系统具有掉电直通功能(自动短路保护功能),当掉电时,信号短路到主用通道,设备还可以进行通信。另外,该设备也可以在在线路中断的条件下进行局端、远端环回操作。

4、2M保护无损伤系统具有完整的网管功能,在系统运行同时,可观察所有电路的信号质量以及它们之间的切换情况;除了系统的自动切换保护功能外,还可通过网管或设备上的设置开关指令进行强制路由选择。设备实时监视两条传输路由的信号质量(误码、告警等信息),并根据所设定的切换条件选择其中一路接收信号,切换过程不产生任何信号损伤。

设备可设置成自动切换模式,也可人工强制工作于主通道或备用通道。在自动切换模式下,该设备可根据实际需要设置各种切换级别(切换条件),当出现大于或等于切换级别的条件时,切换便会发生。 “强倒”为最高切换级别。

PCM30成帧格式:适用于符合ITU-T G.703、G.704、G.823 建议的成帧PCM电路。切换级别由高到低依次为:(级别7)-(级别6)-(级别5)-(级别4)-(级别3)-(级别2)-(级别1)-(级别0),即LOS—-AIS——LOF——MLOF——SLOF——10E-4误码——10E-6误码-—单bit误码。

非PCM成帧格式:适用于非PCM帧结构的E1电路如多种链路层协议格式的IP电路、CISCO HDLC协议的点到点专用电路、LAPF协议的帧中继电路、LAPB协议的X.25分组交换电路。切换级别由高到低依次为::(级别1)-(级别0),即LOS—-AIS。

工作模式的出厂默认设置为:PCM30成帧格式。倒换级别的出厂默认设置为:级别0。

2M保护无损伤切换系统在使用中需注意的问题:

1.本设备应安装在离电源接线端子约1.5米的范围以内,并与用户其它相关的数据设备 (不包括语音设备和网络设备)的距离不应超过25米。本设备的后部应保持不小于10cm的空间,以方便设备的接线及操作。

2.设备的接线端子位于设备后部,客户可选择75Ω非平衡接口(CC4同轴连接器),或选择120Ω平衡接口(RJ45连接器)。在订货时,应根据实际需要选择。

3.用户装焊电源插头时,应注意设备配置的电源类型(直流或交流)并进行准确的接线,否则将使设备损坏。并且,在进行电源连接时,应将设备的电源开关置于关闭状态。

4.建议在正常使用时应将本设备设置为自动倒换方式,且安装设备时,应保证设备良好接地。

2M保护无损切换系统具有安全可靠、保护迅速以及较强大的抗灾害和抗阻断能力,并且投入小、见效快、组网灵活,尤其适用于具备两种不同通信路由的通信线路上。在一些需要保护的重要2Mb/s电路系统长距离通信线路比较多的地区,通信站基本上都为无人值守站,而2M无损切换系统所具有网管功能,可使通信运行维护人员通过网管及时了解通信线路质量情况,并通过网管控制远端,在不中断业务的情况下进行环回、强制倒换等操作,从而减轻维护人员的工作量及工作强度,同时为维护人员赢得宝贵的通信故障抢修时间。

总的来说,在电信、移动、电力、银行、证券、党政、海关、公安、海事等专网中使用2M保护无损伤切换系统是经济、有效的。
