常用传输介质

作者: 来源: 日期:2018-2-22 17:26:50 人气:2 加入收藏 评论:0 标签:

传输介质就是通信系统中发送方和接受方之间的物理传输通道。在通信系统中,目前常用到的传输介质有有线传输介质:双绞线、同轴电缆、光缆;和无线传输介质:微波、卫星等。

有线传输介质


1.双绞线:

双绞线简称TP,将一对以上的双绞线封装在一个绝缘外套中,为了降低信号的干扰程度,电缆中的每一对双绞线一般是由两根绝缘铜导线相互扭绕而成,也因此把它称为双绞线。双绞线分为分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP),它既可以用来传输模拟信号,也可以用来传输数字信号,我们所用的电话线就是双绞线。它主要适合于短距离通信。


2.同轴电缆:

共有四层,最内层是中心导体,从里往外,依次分为绝缘层、导体网和保护套。它可分为50Ω 基带电缆和75Ω宽带电缆两类。基带电缆:一条电缆只用于一个信道,适用于数字信号传输;同时基带电缆又可以分为细同轴电缆(直径5mm)和粗同轴电缆(直径10mm)。宽带电缆:一条电缆可同时传输不同频率的几路模拟信号,适用于模拟信号传输,300-450MHz,100Km,需要放大器。同轴电缆具有抗干扰能力强,连接简单等特点,信息传输速度可达每秒几百兆位,是中、高档局域网通信的首选传输介质,见下图。

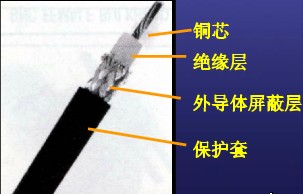

同轴电缆

3.光纤

光纤又称为光缆或光导纤维,由光导纤维纤芯、玻璃网层和能吸收光线的外壳组成。光纤可分为多模光纤和单模光纤,多模光纤:由二极管发光,低速短距离,2千米以内。 单模光纤:由激光作光源,仅有一条光通路,传输距离长,2千米以上。光纤依靠光波承载信息,具有传输速率快、通信容量大、传输损耗小、适合长距离传输、抗干扰能力强、保密性好、轻便等诸多优点。

光纤

无线传输介质

无线传输介质不需要架设或铺埋电缆或光缆,而是通过大气来传输。


4.微波:

微波是一种频率为300MHz-300GHz的无线电磁波,它比一般的无线电波频率高,通常也称为“超高频”。它传送的距离一般只为50-100km,但微波的频带很宽,通信容量很大。微波通信每隔几十千米要建一个微波中继站。微波通信不需要固体介质,当两点间直线距离内无障碍时就可以使用微波传送。利用微波进行通信具有容量大、质量好并可传至很远的距离,因此是国家通信网的一种重要通信手段,也普遍适用于各种专用通信网。

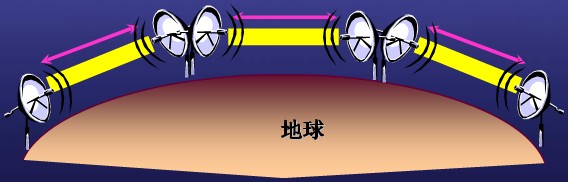

微波

5.卫星:

卫星通信可以看成是一种特殊的微波通信,但它使用地球同步卫星作为中继站来转发微波信号。卫星通信系统由卫星和地球站两部分组成,它的特点是通信范围大;只要在卫星发射的电波所覆盖的范围内,从任何两点之间都可进行通信;不易受陆地灾害的影响(可靠性高);只要设置地球站电路即可开通(开通电路迅速);同时可在多处接收,能经济地实现广播、多址通信(多址特点);电路设置非常灵活,可随时分散过于集中的话务量;同一信道可用于不同方向或不同区间(多址联接)。

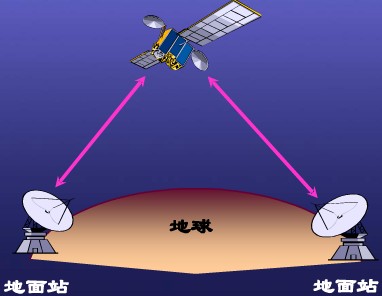

卫星
