RJ45和RJ11水晶头的区别

作者: 来源: 日期:2017-12-27 10:05:54 人气:3 加入收藏 评论:0 标签:

RJ45和RJ11是我们生活中常见的两种水晶接头,特别我司做工程的同事们,帮客户安装PCM设备或者电话光端机等设备的时候,经常会接触到RJ45和RJ1这种水晶接头。

它们的结构和应用范围都有所不同,不能混用,但是很多人并不了解这一点,从而造成了一些不必要的设备损坏。今天小编将详细介绍这两种水晶接头。

首先讲下概念:RJ这个名称代表已注册的插孔(Registered Jack),是一种标准化的网络接口。

RJ45水晶头是什么?

RJ45水晶头是一种有8根针脚的接头,主要用在以太网中,“RJ”表示注册的插孔,“45”代表接口标准的序号。RJ45水晶头通常端接在以太网线上,用来连接各种网络设备,例如计算机、路由器、交换机等。

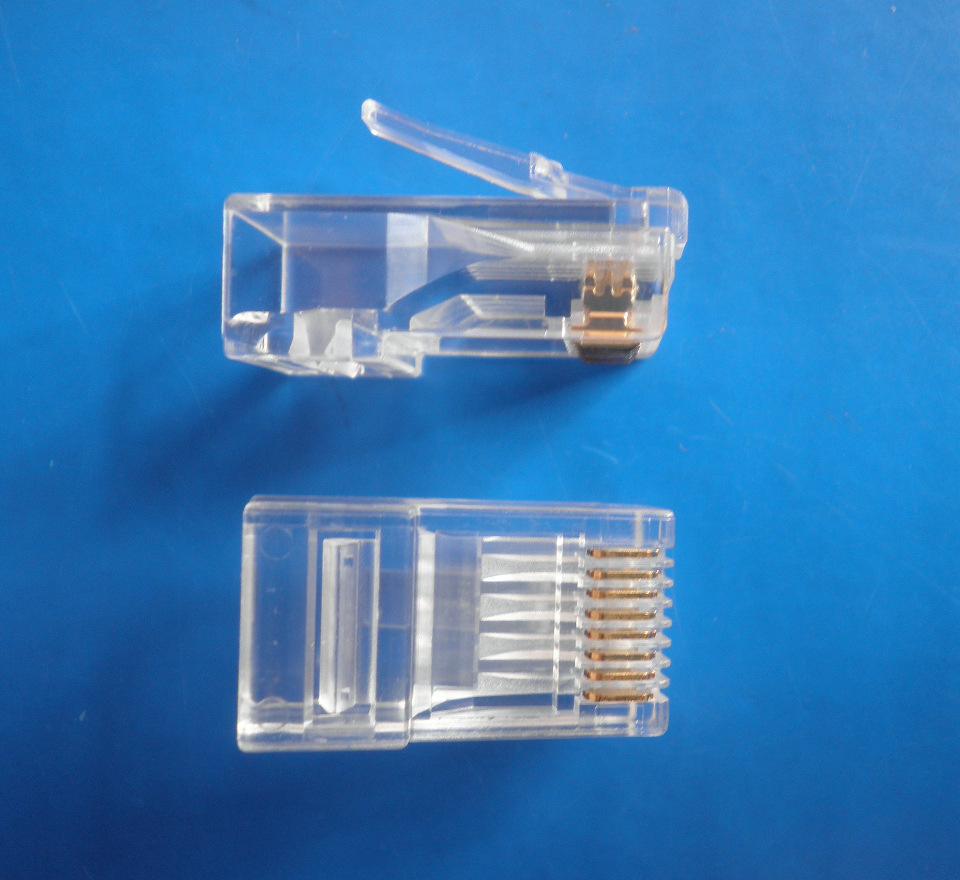

RJ45水晶头是什么?

RJ11水晶头是什么?

RJ11水晶头和RJ45水晶头很类似,但是只有4根针脚,它是由西部电子公司开发的一种接头,常用来连接电话和调制解调器。

需要注意的是,RJ11通常指的是6个位置(6针)模块化的插孔或插头,但是只有4针被用到,此外,RJ11也用于4针版本的模块化接插件。

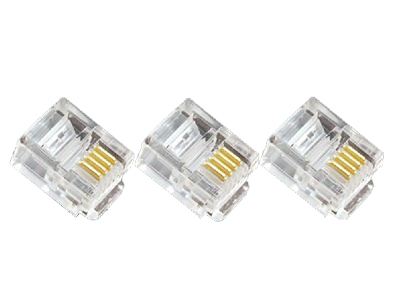

RJ11水晶头是什么?

RJ45水晶头 对比 RJ11水晶头

RJ45水晶头和RJ11水晶头的不同之处主要表现在以下几个方面:

构造

RJ45水晶头是有8个凹槽和8个触点(8p8c)的接头,而RJ11水晶头通常只有6个凹槽和4个触点(6p4c),因此,RJ45水晶头的体积要比RJ11水晶头大。

RJ11水晶头通常可以插入到RJ45接口中,反之则不行,但是这里强烈建议不要将RJ11水晶头用于RJ45接口。

线序标准

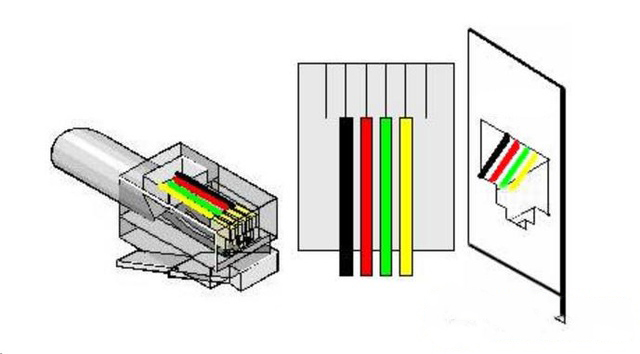

由于RJ45水晶头和RJ11水晶头的构造不同,其接线时的线序标准也有所不同。RJ11水晶头一般只有6个凹槽和4个触点(6p4c),而且其线序是固定的,具体如下图:

RJ45水晶头和RJ11水晶头的构造不同

RJ45水晶头接线时则有两种线序标准:T-568A和T-568B(具体如下)。通过采用不同的标准,最后制作成的网线有直通型和交叉型两种。如果你想制作直通网线,线缆两端按照同一标准(T-568A或T-568B)进行接线即可,如果你想制作交叉网线,线缆两端应采用不同的标准进行接线。

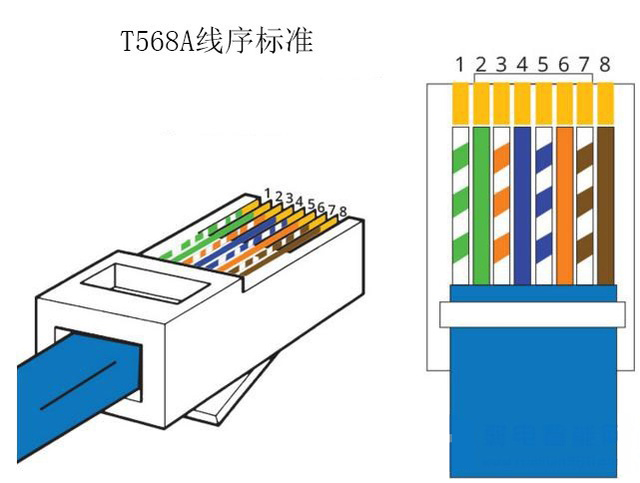

T-568A标准

 T-568A标准

1.白/绿(收+)  2.绿(收-)  3.白/橙(发+)  4.蓝  5.白/蓝  6.橙(发-)  7.白/棕  8.棕

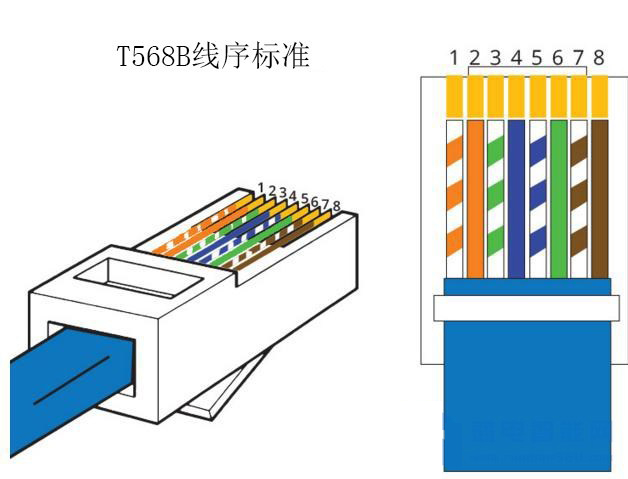

T-568B标准

T-568B标准

1.白/橙(发+)  2.橙(发-)  3.白/绿(收+)  4.蓝  5.白/蓝  6.绿(收-)  7.白/棕  8.棕

应用

RJ45水晶头一般端接在网线两端,用来连接计算机等网络设备,而RJ11水晶头则端接在ADSL、语音线缆两端,用来连接电话或调制解调器。

尽管RJ11水晶头可以插入到RJ45接口中,但是两者并不能协同工作,因为RJ11水晶头并不是一种国际化标准,其尺寸、插入力度、插入角度等等没有统一依照国际标准接插件设计要求,如果强制使其一起使用,可能会损坏设备的RJ45接口。

最后总结

RJ45水晶头和RJ11水晶头在尺寸、接线标准和应用范围上都有所差异,二者并不具有可互操作性,在使用时应格外注意。
