终端盒

作者: 来源: 日期:2018-3-9 9:41:23 人气:2 加入收藏 评论:0 标签:

什么是终端盒。终端盒就是光纤传输通信网络中终端配线的辅助设备,终端盒主要用于光缆终端的固定,光缆与尾纤的熔接及余纤的收容和保护。


终端盒结构

终端盒主要由外壳、内部构件、光纤接头保护件这3部分组成。

外壳:外壳应能方便开启,便于安装;外壳应有用于将光缆金属构件高压防护接地的引出装置。

内部构件:内部构件应包括以下部分1.支撑架:内部结构的主体,用于内部结构的支撑;2.集纤盘:用于有顺序地存放光纤接头(及其保护件)和余留光纤,可余留光纤的长度不小于1.6m,余留光纤盘放的曲率半径应不小于37.5mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间;3.固定装置:用于光缆护套固定、光缆加强构件固定和配线尾纤固定。

光纤接头保护件:光纤接头的保护可采用热收缩保护管、护夹等。

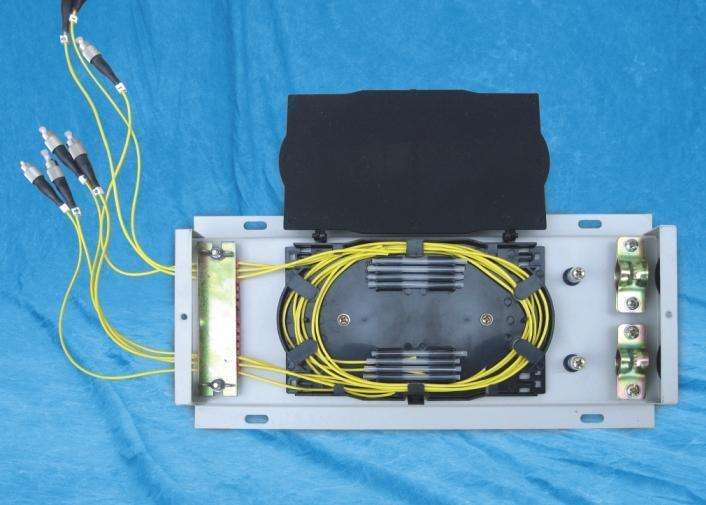

终端盒结构

功能

1. 具有光缆引人、配线尾纤引出并固定和保护光缆、配线尾纤及其中光纤性能不受损伤的功能。

2. 具有使光缆终端免受环境影响的功能。

3.具有使光缆金属构件与光缆终端盒壳体绝缘并能方便地引出接地的功能。

4.提供光缆终端的安放和余留光纤存储的空间,并使安装操作方便。

5.盒体能有足够抗冲击强度地固定,并具有不同使用场合的相应安装功能。

6.必要时,应具有光缆分歧接续功能。功能要求

7. 使用寿命长达20年

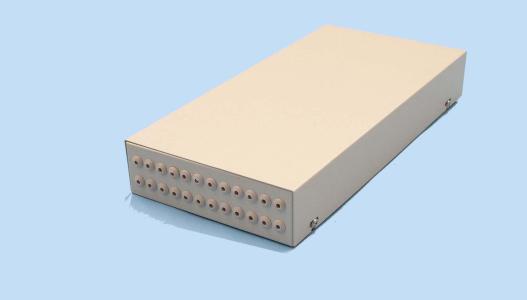

终端盒

作用

接头盒的作用就是将两段光缆连接起来。终端盒是光缆的端头接入的地方,然后通过光跳线接入光交换机。因此,终端盒通常是安装在19英寸机架上的,可以容纳光缆端头的数量比较多。接头盒的作用就是将两段光缆连接起来。终端盒就是将光缆跟尾纤连接起来起保护作用的。实际工作中终端盒可以作室内接头盒用但是很少将接头盒当终端盒用用途不一样,1、交接箱可分为光缆交接箱和电缆交接箱.它们的作用都是用在用户前端配线用的。2、接续盒一般指的是光缆接续盒,也叫光缆接头盒.有些地方,尤其是广电系统又叫光接续包,它的作用是保护光缆接头不受到外界的损害。配线架也分为光缆配线架和电缆配线架,作用也像交接箱一样,但它是用于运营商的机房内。

终端盒作为信息传输的载体,以光纤硬件作为信息传输媒介,已然成为现代化通讯重要的支柱。光缆终端盒技术从理论提出到工程领域的技术实现,再到今天高速光纤通讯的实现,前后经历了几十年的时间,光纤通讯技术的诞生及深入发展是信息通讯史上一次重要的改革。

终端盒广泛应用于市话、农话网络系统、数据、图象传输系统,CATV有线电视系列,用于室内光缆的直通力接和分支接续,起到尾纤盘储和保护接头的作用,采用冷轧钢板静电喷塑制成,设计结构合理,美观大方可将光缆加强芯固定在终端。
