数字交叉连接设备作用

作者: 来源: 日期:2017-12-9 15:06:18 人气:29 加入收藏 评论:0 标签:

数字交叉连接设备的作用是什么?让在中国通信行业具有权威性的广州银讯小编来讲解吧。

我司在数字交叉连接设备研发已有20年历史了。那么关于数字交叉连接设备的作用在什么地方?

所谓的数字交叉连接设备,他主要是STM-N信号的交叉连接功能,它相对于一个多端口器件,类似于一个交叉矩阵,从而去完成各个信号间的交叉连接。

通俗点来讲解就是把DXC想象成为一座立交桥,假设这个DXC立交桥有m个入口和n个出口,那么一辆车在从m个入口的任意一个入口开进立交桥后,都可以从n个出口中的任何一个开出来,以达到道路立体交叉连接的目的,这就是DXC的作用了。

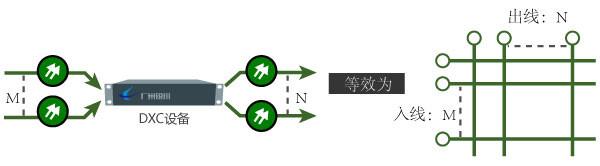

如下图:是一个DXC工作原理图,DXC可将输入的m路STM-N信号交叉连接到输出的n路STM-N信号上,上图表示有m条入光纤和n条出光纤。DXC的核心是交叉连接,功能强的DXC能完成高速(例STM-64)信号在交叉矩阵内的低级别交叉(例如VC12级别的交叉)。

数字交叉连接设备作用

DXC工作原理图


DXC数字交叉连接设备简称(DXC设备),相当于一种自动的数字电路配线架。参与交叉连接的基本电路速率可以等于或者低于端口速率,它取决于信道容量分配的基本单位。

DXC数字交叉连接设备,他是现代通信网络中重要的设备之一,它是一种具有一个或多个PDHSDH信号端口,同是至少可以对任何端口之间接口速率信号进行可控连接和再连接的设备。

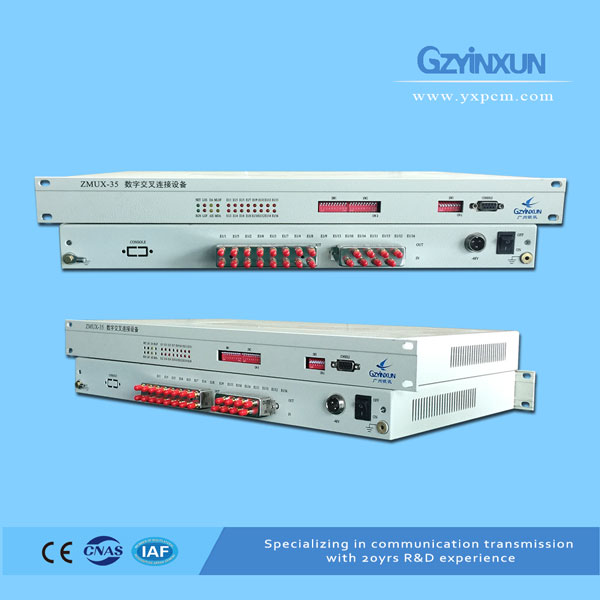

例如广州银讯的DXC数字交叉连接设备(ZMUX-35),ZMUX-35其主要通过接入1~16路E1信号,完成16路E1之间任意64K时隙的无阻塞交叉连接功能,具有对随路信令(CAS)处理能力。
