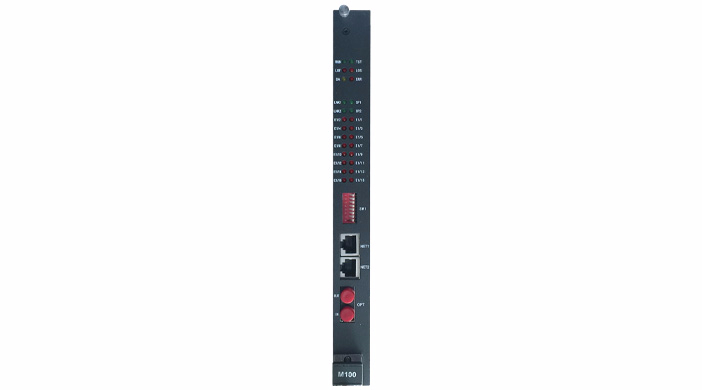

M100_ZMUX-3300 光传输板

M100光传输板插装ZMUX-3300平台的任意一个通用业务板插槽，主要完成E1、以太网业务接入，通过复用到1路光信号传输，实现E1信号与以太网信号点对点通信功能。

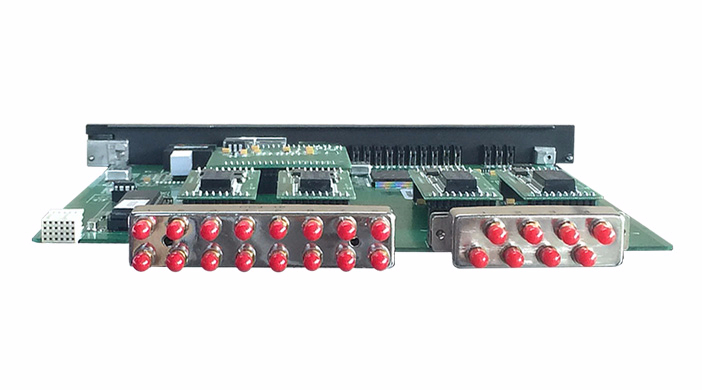

M100板卡采用模块化，可提供4个4×E1模块插槽、1个100M以太网模块插槽，最大可提供16路E1信号与 2路共享100M以太网信号接入。

M100板卡设有2个DB37连接头，每个DB37连接头可接入1~8路E1信号，共提供16路E1接口。

M100板卡设有2个RJ45端口，完成2路以太网信号接入，2路以太网共享100M。

技术参数指标

接口类型：光口

接口数量：1路

线路速率：150Mbit/s

码型：NRZ + 扰码

发光功率：≥-12dBm

接收灵敏度：≥-35dB

光波长：1310nm

连接器：双纤/FC/单模/40Km（标配）；可选单纤/SC/传输距离60Km~100Km

接口类型：E1电口

接口数量：16路

信号速率：2048kbit/s

容差：± 50ppm

接口阻抗：1) 75欧/非平衡

2) 120欧/平衡

接口码型：HDB3

数字接口电气特性标准：符合ITU-T G.703建议

抖动转移特性：符合ITU-T G.823建议

输入抖动容限：符合ITU-T G.823建议

连接器：CC4同轴接头（75欧/非平衡）；可选 RJ45接头（120欧/平衡）
