112进56出 E1保护倒换设备_ZMUX-1200

ZMUX-1200

112进56出 E1保护倒换设备

    ZMUX-1200是一款大容量的集中式E1保护倒换设备,可对两组不同路由的E1信号(线路)实现自动切换功能,满足112路E1线路保护传输56路重要E1信号。

规格参数
  • 品 牌广州银讯
  • 产品型号ZMUX-1200
  • 容量1~56路E1保护功能
  • 网管集中网管监控功能
  • 功 能E1通道质量检测、无损伤自动切换
  • 接口阻抗75Ω非平衡 或 120Ω平衡
  • 电源单电源 或 双电源
  • 规格尺寸480mm(宽)×300mm(深)×260mm(高)


产品介绍

ZMUX-1200 由广州市银讯通信科技有限公司自主研发及生产的一款大容量的集中式E1保护倒换设备,可对两组不同路由的E1信号(线路)实现自动切换功能,满足112路E1线路保护传输56路重要E1信号。

ZMUX-1200 可安装到局端站,实现点对多点E1保护应用,或者局端与远端各安装一套,实现点对点大容量E1保护应用。

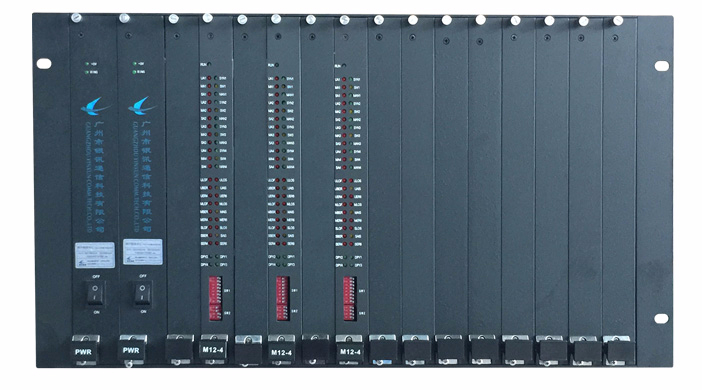

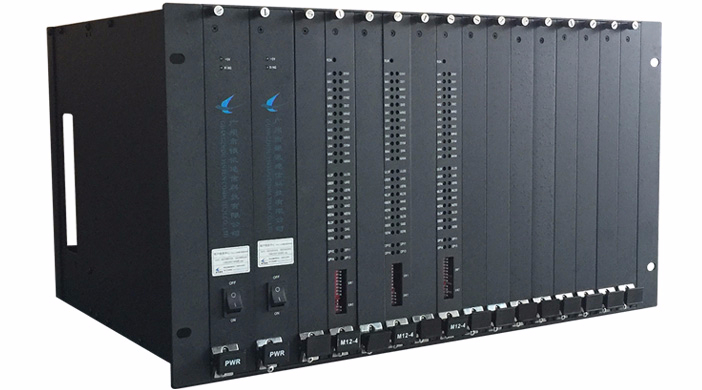

ZMUX-1200 由机箱、电源板和E1倒换板构成。机箱采用标准19英寸6U高、插卡式结构,共有16个板卡插槽,包括2个电源板插槽,14个E1倒换板通用插槽。可选:8进4出 E1倒换板、4进2出 E1倒换板,最大提供56路重要E1信号自动保护功能。

ZMUX-1200 采用分布式框架结构,每块E1保护板相互独立工作,故障互不影响,避免所有板卡传输集中在一块主控交叉板,当主控交叉板故障时,所有业务中断。


功能特点
大容量: 采用19英寸6U机箱,可提供1~56路E1保护功能。
安全可靠: 采用分布式结构,各块E1倒换板相互独立工作,故障互不影响。
双电源保护: 可选双电源输入1+1保护,双电源板冗余备份。局端设备、远端设备,每台设备都能提供两块完全独立工作的电源板,主、备用保护。
电源监控: 支持局端设备、远端设备内置电源板工作状态的实时监控功能,支持外接艾默生开关电源工作状态的实时监控功能。
无损伤切换: 可选E1成帧 或 非成帧格式无损伤自动切换。
工作模式: 可选成对使用模式 或 单端使用模式,可选点对多点 或 点对点组网。
断电直通: 可选断电与当前状态E1直通 或 断电与主用E1直通。
E1阻抗: 可选E1阻抗75欧/非平衡 或 120欧/平衡。
集中监控系统: 可选网管功能,可监测全网设备配置信息、传输链路状态、链路保护状态、用户接口状态等。


组网应用

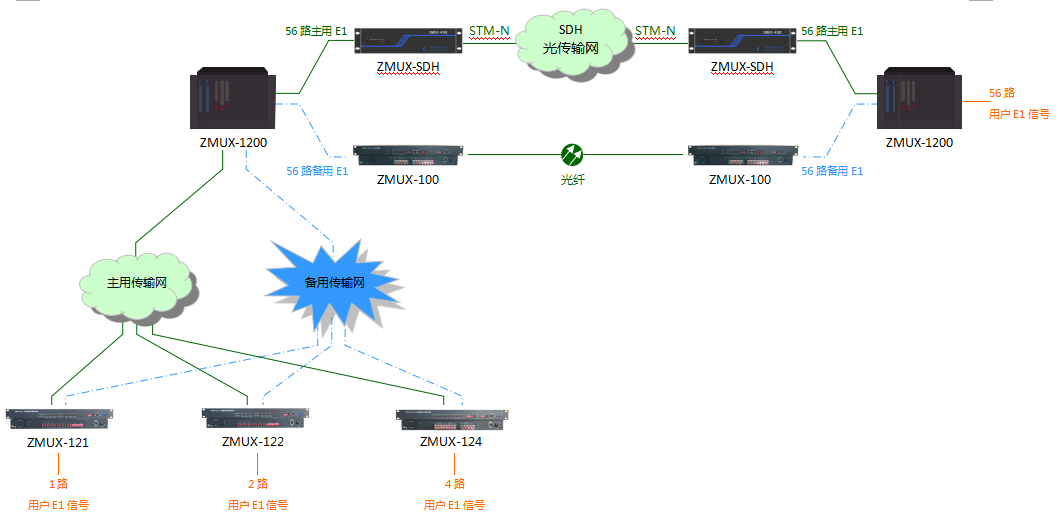

ZMUX-1200组网图
