PCM设备与PDH光端机级联指导

作者:Hans 来源: 日期:2017-9-20 15:32:51 人气:38 评论:0

众所周知,PCM设备是通过2M通道承载着各种业务数据,PDH光端机是通过光纤传输标准2M数据。目前在国内使用PDH光端机PCM设备级联是最常见的组网方案之一,但不少用户会遇见这样的一个问题,“PCM设备与PDH光端机是怎么连接?”。下面银讯公司为您简述PCM设备与PDH光端机级联操作方法(以银讯公司ZMUX-30 PCM复用设备和ZMUX-100(4*E1) PDH光端机举例):

一、PDH光端机链路接线

ZMUX-100作为光传输设备就是把电信号(PCM设备信号)转换成光信号在光纤上传输。作为两端站点间的桥梁,一般情况下我们先把ZMUX-100链路调通,使ZMUX-100处于正常运行状态,再级联ZMUX-30应用。

ZMUX-100标配是双纤传输,有收、发两个光接口(左发右收),局端的收接口要对应连接远端的发接口,局端的发接口要对应连接远端的收接口,只有收对发接口对应接通,ZMUX-100才能够正常工作(如下图)。若设备PWR灯亮,其它告警灯不亮则证明连接正常。(可参考:PDH光端机安装调试指导)

PCM设备与PDH光端机级联指导

二、PCM设备级联PDH光端机

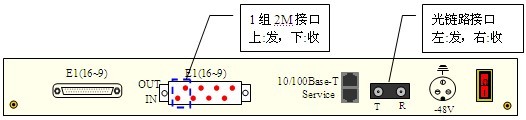

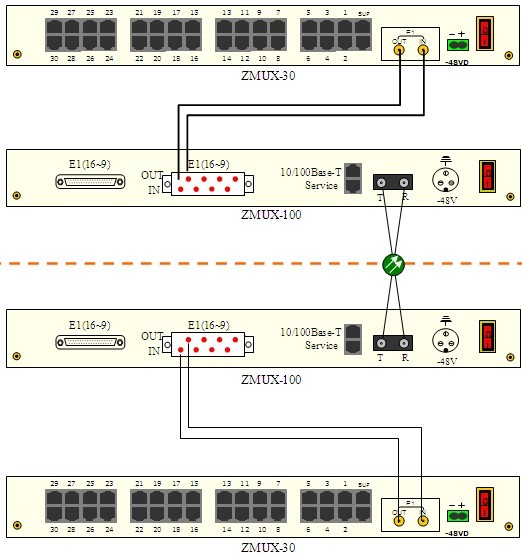

当ZMUX-100正常工作时,我们就可以进行ZMUX-30级联ZMUX-100这一步了。ZMUX-100的2M接口是采用DB37-CC4B-8/DB37-CC4B-16转换器,上和下两个CC4接头为一组2M,上面是发,下面是收(如下图1),ZMUX-30的2M接头是左发右收,这时我们只需要用1根双芯同轴线将ZMUX-100和ZMUX-30的2M接头收、发对应连接起来(如下图2)。

PCM设备与PDH光端机级联指导

图1

PCM设备与PDH光端机级联指导

图2

若ZMUX-30 PWR灯亮,其它告警灯不亮则证明连接正常(可参考:PCM设备安装调试指导手册)。工程时切记DB37-CC4B转换器是上发下收,上下两个CC4接头为一组2M接头,按照上图所示接线则可。

结总

PCM设备级联PDH光端机工程上需要注意链路接口和级联线缆细节方面,有时候正因为PDH光端机的光接口没插紧或PCM与PDH级联部分线缆没做好导致工程没有调通。如果线路连接正确,线缆等外围环境都没问题,但工程还没调通可以联系银讯通信公司,24小时在线为您服务。
