PCM设备安装调试指导手册

作者:Hans 来源:广州银讯 日期:2017-6-29 14:32:45 人气:840 评论:0

PCM设备是目前应用最普及的业务承载接入设备,它能够通过1路2M信道实现语音、数据在内的多业务传输。但设备安装和调试对于一部分用户来说可能有点陌生,下面银讯公司总结多年工程经验,简单讲述一下如何将PCM设备安装调试工程做好。下面我们将以ZMUX-30 PCM复用设备举例说明。

一、现场环境

一般情况下分为局端站与远端站2个站点,用户会提供1路或多路2M通道连接ZMUX-30。目前市面上2M物理接口有好几种,如:BNC、CC4、CC3、L9等(可参考:PCM设备常用E1接头型号),根据现场实际环境,将用户提供2M通道对应接上ZMUX-30。


二、设备安装

1、设备验收

ZMUX-30出厂时已经安装调试好,所以做工程时不需要对设备作任何操作,即插即用。工程需要时可打开机箱上盖板,检查各路模块是否安装牢固,若有松脱请调整插牢,切记勿将模块插反。


2、PCM设备固定安装

根据用户提供机柜或指定地点,将ZMUX-30安置固定在标准19英寸网络机柜上或用户指定其它地点上。设备请放置于平稳、干燥、安全的地方。设备前盖板左上角印有局端或远端,局端设备应放置在交换机侧,远端设备应放置在用户侧,切勿弄反。


3、PCM设备电源线及接地

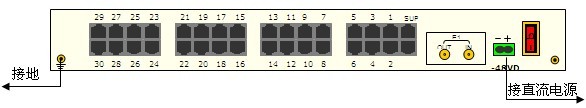

ZMUX-30内置电源为-48V,电源接线插座位于机箱背面,印字为-48VDC(见下图)。

电源接线插座位

注意事项:在进行电源连接时,应将设备的电源开关置于关闭状态。

a) 建议采用工业电源+蓄电池浮充供电,电压波动应在工作条件范围内。用户提供-48V直流电源时,使用备附件中的电源连接插头连接电源线。注意连接时按电源插头上方标注的“+”和“-”接线,“+”表示接“地”,“-”表示接“-48”电源,不可接反。安装须保证牢固且无短路。提示:若“+”和“-”接反了,ZMUX-30仍然可以开机,但会出现关不了电源情况。

b) 用户要求直接220V交流电源时,使用附件中的外置电源适配器组件(见下图),也可直连220V交流电源。用户也可自行采购,要求输出电流不小于650mA。


4、PCM设备链路接线

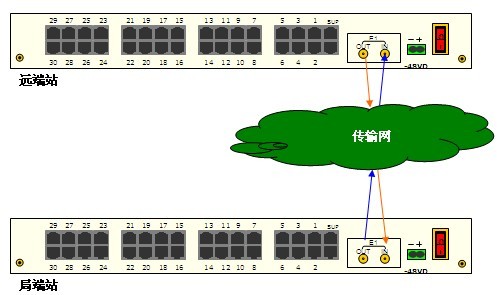

PCM设备链路接口分收、发两个接口,因此局端的收必须对应远端的发、局端的发必须对应远端的收。若客户提供2M接头与ZMUX-30设备2M接头不一致,我们可以做一根鸳鸯线,一端接用户提供的2M通道端,另一端接ZMUX-30的2M接头上(可参考:同轴电缆BNC接头做法)。

(1).ZMUX-30接上电源,没接2M链路,正常情况下前面板指示灯只有PWR亮绿灯,LOS亮红灯,其它告警灯均没亮。

(2).局端ZMUX-30接上用户提供2M接口,远端ZMUX-30接上2M接口,根据设备状态指示灯调试。

A:若ZMUX-30 PWR灯亮,告警灯不亮,则ZMUX-30设备连接正常。

B:若局端ZMUX-30 LOS告警,远端ZMUX-30 LOS告警,则局端与远端2M收、发并没有对应连接。解决:将局端或远端其中一端的2M接头收、发对调一下。

C:若局端ZMUX-30 DA告警,远端ZMUX-30 LOS告警,则远端2M收未接好,局端收和远端发无故障。解决:将局端2M发接头和远端收接头接好或重新插拨一下。

D:若局端ZMUX-30 LOS告警,远端ZMUX-30 DA告警,则局端2M收未接好,局端发和远端收无故障。解决:将局端2M收接头和远端发接头接好或重新插拨一下。

E:若局端ZMUX-30 LOS告警,远端设备AIS告警,则局端2M收/发均未接好,可能接反或完全中断;

F:若局端ZMUX-30 LOS告警,远端设备AIS告警,则局端2M收未接好,局端2M发、远端2M收无故障。

G:若局端设备DA告警,远端AIS告警,则局端2M口的发没连接好。

H:若局端设备AIS告警,远端AIS告警,则局端2M发和远端2M发都未接好。

I:若局端设备AIS告警,远端LOS告警,则局端2M收、远端2M发无故障,远端2M收未接好

同轴电缆BNC接头做法


5、PCM设备用户口接线

完成第4步PCM链路接线调试正常后,我们可以到用户口出线这一步了。

(1).ZMUX-30背面板有32个RJ45接口,其中标注为“1”~“30”为选配的用户接线端口。

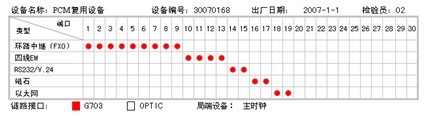

(2).为了用户快捷方便确定选配的用户接口位置,每台设备上方粘贴有用户接口配置标签,标签上的小红点显示用户选配的用户接口对应的端口位置。(见下图)

PCM设备用户口接线


(3).各类型用户接口模块对应RJ45用户线接口连接器的出线表可参照ZMUX-30使用说明书。

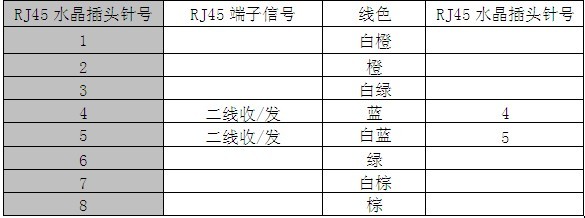

以电话接口举例,出线表如下:

用户线接口连接器的出线

根据出线表压好水晶头,一端接上ZMUX-30,另一端接上程控交换机或用户电话机上。


三、工程验收

完成上述安装项目并确保无误后,此时我们可以对工程进行验收了。打开ZMUX-30电源背部的电源开关,在远端上,我们拿起其中1路电话机,对应拨打另外1路电话分机号码,出现震铃则调通。

四、结束

ZMUX-30安装简单,即插即用。工程上主要注意:局端ZMUX-30的收要对应远端ZMUX-30的发,局端ZMUX-30的发要对应远端ZMUX-30的发;ZMUX-30端用户口出线要对应用户外设备出线。若工程上遇到各种故障可以联系银讯通信公司,我们将24小时在线为您解决各种工程及设备问题。
