E1传输线路故障处理方法

作者:Hans 来源: 日期:2017-9-19 15:12:37 人气:262 评论:0

不少客户都反应E1(2M)线路障碍的问题,广州银讯专注通信设备20年,对通信设备故障有着丰富的维修经验,在这方面最有权威发言表达看法。

首先要能及时和准确地处理E1线路障碍,除了必须要对E1原理有清楚的认识以外,还必须能将E1原理准确地运用到障碍处理中。

一、E1(2M)电路

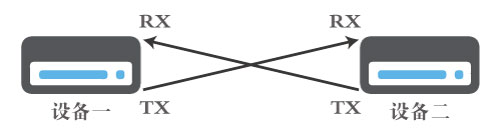

从物理结构上看,E1传输设备的E1物理接头都是有2个,一收一发。E1物理接头阻抗可分为75Ω非平衡和120Ω平衡,75Ω非平衡常用有BNC和CC4这两种类型的接头,而120Ω平衡只有RJ45接头。75Ω的线材俗称同轴电缆,有双芯同轴线缆(SYV-75-2-2)和单芯同轴线缆(SYV-75-2-1)的两种,每根收线和发线实际上是由芯线和屏蔽线(或称地线回路)来连通。要保证一个2M电路的正常连通,必须正确地连接线缆,同时要注意收发互相连通,有时候因为用户插头没插紧或插头不干净导致设备或E1线路故障。如图:


设备之间通过E1线路连接以后,传送的信号的格式是PCM格式。(PCM是什么?)

由于E1线路有传输距离的限制,一般最多只可传300M远,连通距离较远的两设备中必须有采用光缆和其它技术的传输设备。

二、常见告警分析

收线上最常见到的故障情况有断线告警,全1码告警,帧失步告警,复帧失步告警等,其产生的原理和可能的原因如下:

断线告警,一般是指不能从收线上收到有效的电平信号,或者不能收到任何信号。产生的段落在离本端收线最近的一段同轴电缆上,一般是由于线断、接头焊接工艺不良等。但要注意的是,当两端设备配合较好的情况下,同轴电缆的屏蔽线断开不会产生断线告警。

全1码告警,俗称上游告警。一般是指本端能正常收到信号电平,而信号流中没有包含任何有用信息。该告警指示的段落在直接连通设备的上游方向,可能的原因有:对端设备没有进入正常工作状态、对端设备停电、对端光端机工作不正常、光缆中断、本端光端机工作不正常、SDH电路没有开放等。

帧失步告警。是指0时隙中的帧失步信号连续3次以上丢失,该告警信号的消失条件是连续收到三次以上的帧失步信号。该告警的原因一般是对端设备的问题。可能的原因是对端时钟不同步或者设备故障。

复帧失步告警。是指用于一号信令的16时隙上的复帧信号丢失。如果所开放的电路是七号信令,或者其它非一号信令的业务,那么本端是不应该出现该种类的告警的。如果开放的是一号信令,则该故障的出现是对端设备的问题。

但由于设备本身只能通过收线上接收的信号来判断故障,因此,在收线上发现故障以后,必须要从发线上通知对端设备自身收告警,又叫对端告警或者对告,该告警通过传输直接向对端传送,对端设备收到告警以后也将停止业务的处理。值得注意的是,大部分传输设备也具备发送该告警的功能。

三、一些故障处理实例

1、PCM设备远端设备AIS DA灯交替闪亮(广州银讯PCM设备为例)

PCM设备如果AIS、DA灯交替闪亮,一般情况是2M同轴线缆的同轴插头与PCM设备的E1接口同轴插头接触不好引起,请客户将同轴线缆重新插好。

结果:客户重新插了一下同轴线缆,AIS、DA灯不再交替闪亮了,而是DA灯常亮了。这是正常的现象,因为局端PCM设备AIS灯亮,对端的远端PCM设备就是DA灯亮。待光端机检修好后,PCM设备自然跟着恢复正常,局端设备AIS灯不亮了,远端设备的DA灯跟着不亮了。

2、某一系统,向两端自环,电路都显示正常,但电路拉直以后,又出现告警,电路不可用

障碍点肯定是在自环部位的同轴电缆上。由于同轴电缆上的连接头没有做好,造成某一根同轴线上的屏蔽线出现假焊或断线,当两头设备配合不好时,出现本障碍。

注意事项:1.对大多数设备来说,只要对收发线的芯线自环,就能完全等同于芯线和屏蔽线的同时自环。2.在两端设备配合良好的时候,两根屏蔽线全断或者一根屏蔽线断时,电路可能能正常使用。3.对于屏蔽线复接良好的设备比较不容易出现这种障碍,如DDF上通常所有的屏蔽线是复连的。

四、E1线路障碍处理心得

对于出现的障碍,维护人员要本着不找到原因不放过的原则。有些维护人员在处理障碍以后不对障碍的原理进行分析,只是用障碍原因不明或奇怪的原因进行解释,这样做对提高障碍处理能力是没有任何好处的。实际上任何障碍都是能得到解释的,不存在奇怪的原因。

维护人员要提高障碍处理能力,很重要的是,应当知道什么情况是正常的,在处理障碍的时候才能清晰思路,把握方向。

很多问题是在电路开调时遗留下来的问题,因此在电路调度的过程中要有高度的责任心,电路调度的质量高,日常维护的障碍就少。尤其是自环和鸳鸯线等情况,要在电路调度的过程中加以杜绝。
