电力调度系统远程通信方案

作者: 来源: 日期:2017-9-5 10:07:58 人气:4 加入收藏 评论:0 标签:

在2017年这年里,市场对无损伤自动保护倒换组网的传输需求也越来越多,广州银讯推出了电力调度系统的远程通信方案。

通信网也在不断演变,人们也越来越关注着组网的安全和网络通信的畅通上面。下来来说说方案需求。

链路要求:通过SDH环网传输。

用户需求:一个中心站,33个分站,中心站分别给每个分站提供8路电话和6路2/4WE&M同时要实现每个分站的1+1无损伤保护倒换。及总共是8*33=264路电话和6*33=198路2/4W E&M的SDH光环网传输。

方案描述:

中心站:总共3套ZMUX-3300集中式PCM复用设备,每台ZMUX-3300里面插装有14块支路板,分别为M12-4E1切换支路板3块,和M30-20业务支路板11块,每块M30-20业务支路板对应一个分站,则三套ZMUX-3300刚好对应33个分站。

33个分站点:ZMUX-30PCM复用设备33台,ZMUX-121E1无损伤自动切换设备也33台,即每一个分站一台ZMUX-121和一台ZMUX-30。每台ZMUX-30接入8路电话和6路2/4WE&M。

方案拓扑图:

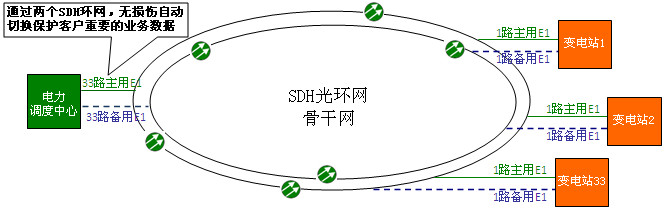

电力调度系统双SDH远程通信方案

电力调度系统双SDH远程通信方案

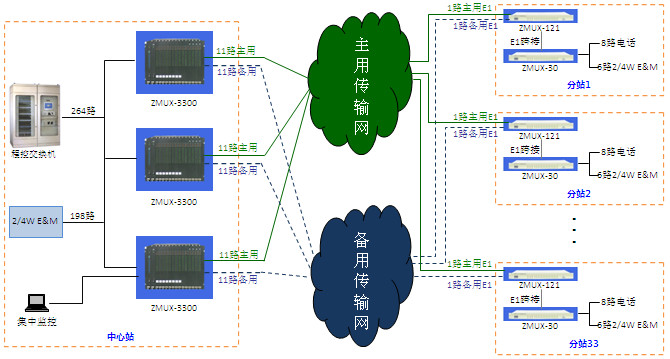

电力调度系统远程通信明细方案图

电力调度系统远程通信明细方案图

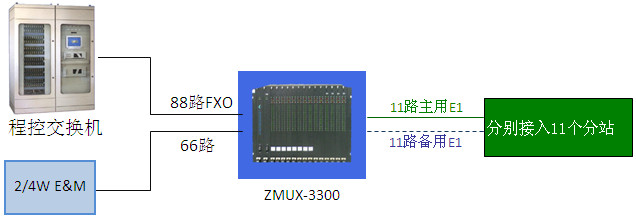

电力调度通信局部接入详细扩展图

电力调度通信局部接入详细扩展图

方案优点:本电力通信系统远程通信方案非常适合我国现有的电力调度中心组网,它拥有强大的无损伤保护倒换备份功能,能够多重保护用户通信的安全,SDH光环网有自愈环的功能,就算有一点不能通信了,则会通过另一点来连接。就算整个SDH光环网都不能通信了,则我们还有备份的SDH光环网可以照样来实现电力调度系统远程通信。即本方案最大的优点就是非常安全,保障电力通信畅通无阻的运行。
