雷达数据分配器原理

作者: 来源: 日期:2019-12-14 13:40:39 人气:9 加入收藏 评论:0 标签:

雷达数据分配器就是将1路雷达数据共享(复制)为多路,根据需要传送到m个输出端的任何一个输出端的电路叫做数据分配器,又称为多路分配器,其逻辑功能正好与数据选择器相反。

数据分配是将一个数据源来的数据根据需要送到多个不同的通道上去,实现数据分配功能的逻辑电路称为数据分配器。它的作用相当于多个输出的单刀多掷开关,其示意图如上图所示。


雷达数据分配器一般运用在空管机场方面比较多,如我司ZMUX-DS-24,突破19.2K速率限制,最高支持64K速率,最大提供24路雷达接口。

数据分配器的功能特点:

1、能实现雷达接口内任意搭配组合,灵活应用。

2、输入与输出接口可设置不同速率,支持64K、38.4K、19.2K、9.6K等速率。

3、数据分配器的接口,可任意设置输入或者输出模式,可设置内时钟,或者外时钟。

4、提供按键开关,可独立开启或者关闭接口。

5、指示灯可确认接口为输入输出模式,还有数据通信状态。

6、支持集中网管监控功能和远程诊断升级功能。

7、双电源板冗余,双电源输入1+1保护,交流220V或直流-48V可选。


举例说明

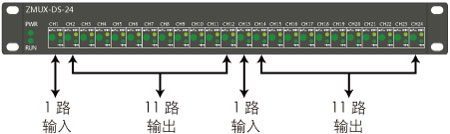

配置:2组 1分11

ZMUX-DS-24雷达数据分路器说明1


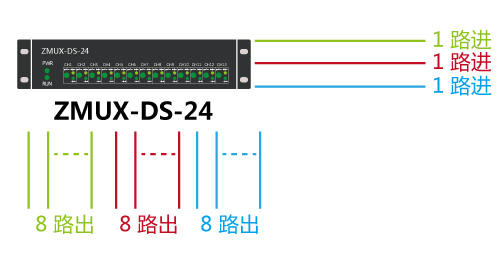

配置:3组 1分7

ZMUX-DS-24雷达数据分路器说明2

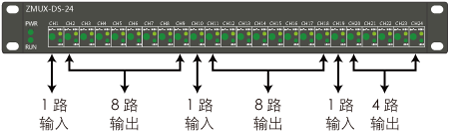

配置:2组 1分8与 1组 1分4

ZMUX-DS-24雷达数据分路器说明3


组网应用

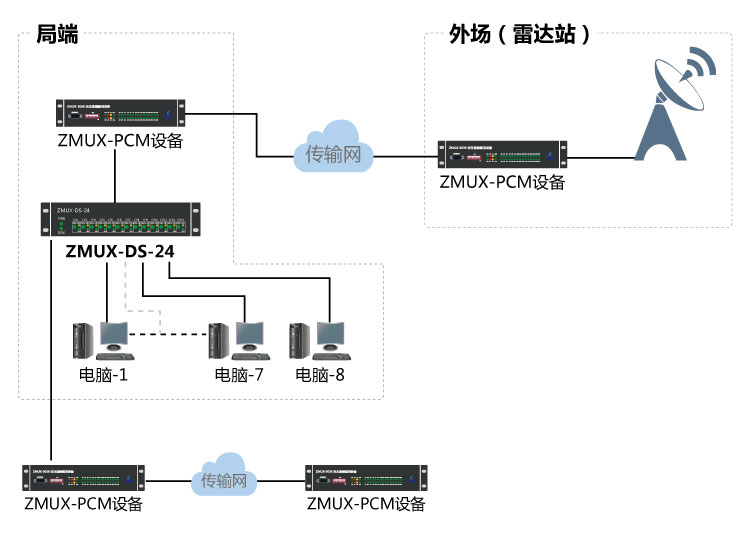

雷达数据分路器组网图
