PCM设备使用说明书

作者: 来源: 日期:2019-11-2 11:48:12 人气:2 加入收藏 评论:0 标签:

PCM设备使用说明书,简单讲述一下如何将PCM设备安装调试工程做好。下面我们将以ZMUX-30设备举例说明。

一、工作环境

PCM设备工作环境-工作温度:0℃~40℃,相对湿度:≤90%(25℃)

PCM设备都是成对使用的,局端和远端2个站点,用户会提供1路或多路2M通道连接ZMUX-30。根据现场实际环境,将用户提供2M(E1接头)通道对应接上ZMUX-30。


二、设备安装

1、设备检查

一般来说设备出厂的时候已经是安装调试好的,即插即用。

但是以防运输的时候,模块松脱,所以检查好模块是否脱落。

2、设备的固定安装

设备可以放机柜,标准19英寸机柜。

3、PCM设备接上电源线和接地线,如图:

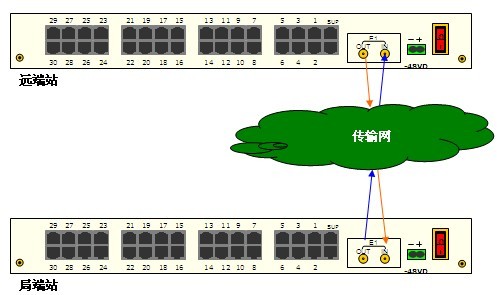

4、PCM设备链路接线

PCM设备链路接口分收、发两个接口,因此局端的收必须对应远端的发、局端的发必须对应远端的收。若客户提供2M接头与ZMUX-30设备2M接头不一致,我们可以做一根鸳鸯线,一端接用户提供的2M通道端,另一端接ZMUX-30的2M接头上。
