光端机指示灯的符号和代表意思

作者: 来源: 日期:2019-9-4 15:06:29 人气:35 加入收藏 评论:0 标签:

光端机指示灯的符号代表什么意思呢?光端机基本功能都差不多,我们来以ZMUX-3036ESP来讲吧。

首先介绍下ZMUX-3036ESP ZMUX-3036ES是一款一光一电保护综合业务接入设备,通过一路光口与一路E1口保护传输,主要完成电话、音频、数据、图像等综合业务接入,实现综合业务信号点对点通信功能。

下面来介绍下光端机指示灯的符号和代表意思,首先我们先看设备图片,再进行详解。

ZMUX-3036ESP详情图1

ZMUX-3036ESP详情图2

接下来我们开来光端机光端机指示灯的符号代表什么意思。

指示灯-PWR:设备上电时:闪亮(绿)

指示灯-RUN:亮:使用E1链路传输  灭:使用光链路传输(绿)

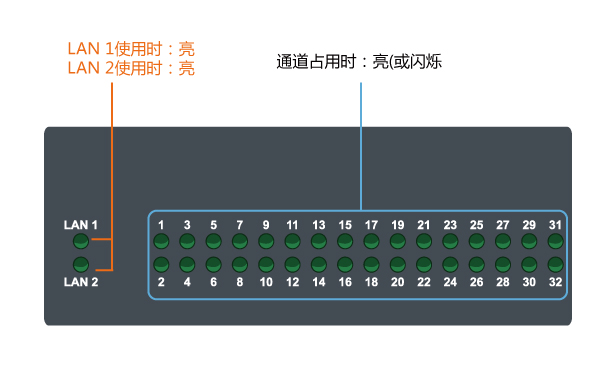

指示灯-LAN1/LAN2:通道占用时:亮(绿)


光接口的接收状态指示-1组

指示灯-LOS:链路输入信号丢失时:亮(红)

指示灯-LOF:链路接收信号失步时:亮(红)

指示灯-DA:对方设备告警时:亮(黄)

指示灯-AIS:链路接收信号为全“1”时:亮(黄)

指示灯-MOLF:链路接收信号复帧失步时:亮(红)

指示灯-MDA:对方设备复帧告警时:亮(黄)


E1接口的接收状态指示-2组

指示灯-LOS:链路输入信号丢失时:亮(红)

指示灯-LOF:链路接收信号失步时:亮(红)

指示灯-DA:对方设备告警时:亮(黄)

指示灯-AIS:链路接收信号为全“1”时:亮(黄)

指示灯-MOLF:链路接收信号复帧失步时:亮(红)

指示灯-MDA:对方设备复帧告警时:亮(黄)
