移动基站应急割接 主备BSC设备切换

方案说明：

在移动通信网络维护中，当某个交换端局BSC（主用BSC）瘫痪时，其下带的所有基站通信全部中断。此时需要紧急将该交换端局BSC（主用BSC）的基站业务割接到其它交换端局BSC（备用BSC）的空余端口。割接过程需要传输专业完成大量的2M电路调度，将传输电路从一个交换局主用端口调度到另外一个交换局的空闲端口。由于传输电路是出于最底层的物理传送平面，目前这些传输电路调度工作仍然停留在手工调度，即耗费大量的人力物力，又花费大量的宝贵时间，尤其在紧急故障发生的时候，严重影响故障的抢修速度，从而影响通信网络恢复时间和用户感知。

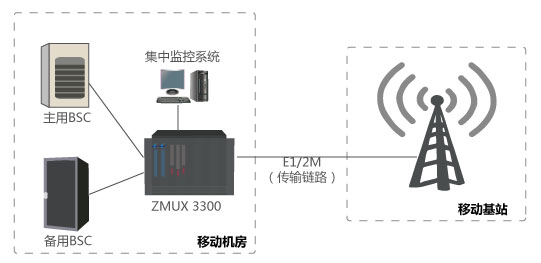

针对上述情况，需对应急电路进行整改,，在BSC设备和传输设备之间加入一套数字电路切换保护设备，要求该设备具有主备用电路实时自动监测及计算机远程控制/人工手动强制路由切换功能。能在交换局主用BSC瘫痪时，可以远程通过网管系统或是本地通过设备面板开关快速将传输电路倒换至应急预案中的备用BSC，此时只需监控室将已经制作好的数据重新LOAD站即可。

此时银讯通信公司推荐使用的ZMUX-1200 集中式E1通道无损伤自动切换设备可极大的缩短了BSC故障或电路故障后恢复业务传输的时间，而且保证了故障出现时这些重要部门业务传输的一直都是通畅的，大大减少了维护部门的维护压力，从而使得线路维护质量得到了较大的提高。

推荐设备：

ZMUX-1200

当主用E1接口板(主用BSC线路)发生故障时，接收人工输入切换命令后自动切换到备用E1接口板(备用BSC线路)， 推荐设备ZMUX-1200。

ZMUX-1200 设备具有主、备用电路实时自动监测及计算机远程控制/人工手动强制路由切换功能。能在交换局主用BSC瘫痪时，可以远程通过网管系统或是本地通过设备面板开关快速将传输电路倒换至应急预案中的备用BSC，此时只需监控室将已经制作好的数据重新LOAD站即可。

ZMUX-1200 集中式E1通道保护倒换设备满足以下条件：

① 对主、备用电路状态进行监控，实时上报告警；

② 当设备掉电时能将电路短接到主用边；

③ 可以通过网管远程进行倒换控制；

④ 设备外接E1端口为非平衡式75欧姆的同轴接头；

ZMUX-1200 集中式E1通道保护倒换设备

配 置：

19英寸标准机框

主系统母板

主、备双电源

监控系统

业务接口板：M12-4(一块板可支持4路E1数据的切换)

一个机框最大可插装1~14块业务接口板, 一个机框最大可支持56路E1数据的切换。
