应急通信系统解决方案

1.概况

通过与相关技术人员的交流,结合我公司在专网通信领域的设计研发经验,提出了一套适合应急通信系统的总体技术方案,满足系统在业务规模,网络结构,维护管理,安全控制,应急处理等方面的特殊需求,还兼顾到未来业务及应用的延续性和扩展性。

2.解决方案

本方案提供的32套光电一体机安装在32个远端站,主要完成远端站E1信号、FE数据、自动号、磁石电话的多业务接入,复用成STM-1信号,通过光纤分别传输到4个中间站。

本方案提供的2套622M光传输设备安装在2个中间站,分别完成6个远端站的STM-1信号接入,复用成STM-4信号,通过光纤传输到中心站。

本方案提供的2套PCM综合接入设备安装在中心站,主要完成中心站至各个远端站自动号与磁石电话通信功能。

为保障重要业务高安全、可靠性要求,本方案提供的光电一体机从工作电源、传输链路都设有冗余备份功能,622M光传输设备及PCM综合接入设备从工作电源、主控板、传输链路都设有冗余备份功能,可保障重要业务正常通讯。

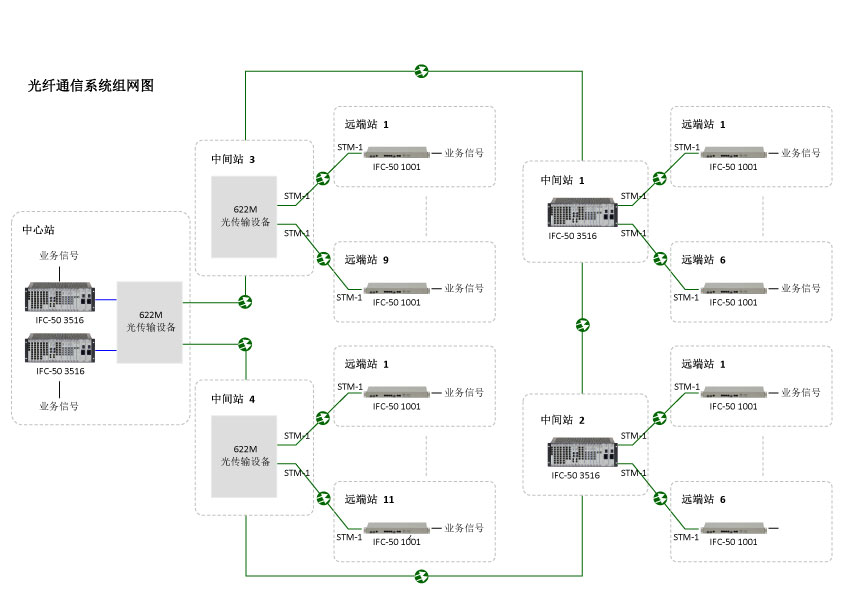

应急通信系统解决方案

3.方案说明:

本方案共有32个远端站,每个远端站均需要提供:8路E1、2路FE、10路自动号、4路磁石。

每个远端站均推荐选用1套IFC-50 1001光电一体机,接入E1、FE、自动号、磁石电话等业务信号,复用成STM-1信号,通过光纤分别传输到中间站。

本方案共有4个中间站,中间站1与中间站2均推荐选用1套IFC-50 3516光传输设备,主要完成6个远端站的STM-1信号接入,中间站3与中间站4已有光传输设备,中间站3已有光传输设备主要完成9个远端站的STM-1信号接入,中间站4已有光传输设备主要完成11个远端站的STM-1信号接入。每个中间站的光传输设备,接入远端站的STM-1信号,复用成STM-4信号,通过622M光传输网络传输到中心站。

本方案共有1个中心站,已有光传输设备,主要提供E1接口与FE接口,实现中心站至各个远端站的E1与FE通信功能。推荐选用2套IFC-50 3516 PCM综合接入设备,主要共提供320路自动号与128路磁石电话,实现中心站至各个远端站的自动号与磁石电话通信功能。

4.设备简介 (ZMUX-50 1001和ZMUX-50 3516)

ZMUX-50 1001光电一体机

ZMUX-50 1001光电一体机是新一代增强型SDH/MSTP设备。它是一个电信级,高度紧凑的平台,旨在用于城域网和SDH网络接入。它可以作为分插复用器(ADM),终端多路复用器(TM)以及千兆以太网到SDH转换器。


ZMUX-50 3516光传输设备/PCM综合接入设备

ZMUX-50 3516是极高的紧凑型强大的MSTP设备,将IP以太网,SDH,PDH,DDN,PCM等各种传输平台集成在一起;支持所有类型的数字服务,如数字交叉连接(DXC),IPPBX,3.5U高度的19英寸宽度设备机架上的语音/数据丢弃/插入服务。

设备详情可以咨询广州银讯
