双传输路由1+1备份重要性

随着通信网络的不断改进和扩大,2017年的网络的安全性和稳定性就显得尤为重要。

然而在在传输线路当中时常会出现各种故障,特别是光缆,广州银讯在这讨论几种光缆传输的物理双传输路由1+1备份保护的几种方式。

1.光缆线路割接物理双传输路由1+1备份保护。

由于割接既可能影响新建传输设备的开通,也可能影响原有已开通传输设备的运行,同时是以牺牲通信话务量为代价进行的较复杂、重要的接入施工,从而使光缆线路受到伤害、损坏、甚至全阻断以致造成通信中断的事故经常发生。各种有规划的、无规划的、或预定的、或突发的外施工不分白天黑夜地在进行,每时每刻都在威胁着通信管道及其内的光缆线路的安全, 光缆损伤和阻断事故难以避免。光纤通信传输系统本身虽然有保护功能,但在实际中,只采用传输设备自身的保护管理系统,在光缆线路发生全阻断障碍时,很难真正保证传输的安全和畅通。例如具有环路自愈功能的SDH传输系统,如果光纤传输环不是真实的物理光缆环, 在某处的光缆线路阻断也可能造成SDH传输环的通信中断。

近年来兴起的光缆线路自动监测系统虽然能完成对光缆的实时自动监测,但不能预防预测外力作用造成的光缆突发阻断障碍, 也不能在光缆线路发生故障时使其中的光传输系统得到保护。一条光缆发生全阻断或其中部分纤芯阻断,对于那些没有通过另一条物理光缆传输路由保护的光系统会造成较长时间的业务传输中断。目前,城域中继光缆和用户主干光缆大都在24芯以上,大多数光缆中的大多数纤芯在占用中,光缆阻断时,在比较好的现场条件下,从阻断到完全修复一般需要6~10h。这对于高速、宽带、大容量的光纤传输所造成的通信损失是严重的,尤其是对于传输系统多、中断时间长的重大光缆阻断障碍,不仅会给电信运营部门造成严重的经济损失,而且会造成严重不良的社会影响。

由于配合市政建设城域光缆线路的迁改等割接亦是很频繁,为向用户提供优质、高效、安全、畅通的通信服务,要求光缆线路的割接尽量不中断通信电路,即使是非中断不可,也要把中断时间压缩到最小,以确保通信网的安全、稳固,减少因通信阻断带来的经济损失和社会不良影响。现在,对于运行中的光缆线路,割接强制在0~6点进行。对于一般用户,在事先做好通知让用户有所准备的情况下,不会有什么影响。对于某些重要而又特殊的大用户,例如外商和外资企业,由于与其本国有时差或日差,即使是在0~6点进行割接也有可能使其通信受到影响。 如果光传输系统都能有可靠的物理光缆双路由互相保护, 不管是突发的光缆线路阻断或光纤链路阻断还是光缆割接, 都能保证通信不明显地中断(用户感觉不到有通信中断发生)或者能保证是瞬间中断,最起码也能保证是短时间中断,而不会因此致造成严重的不良后果。

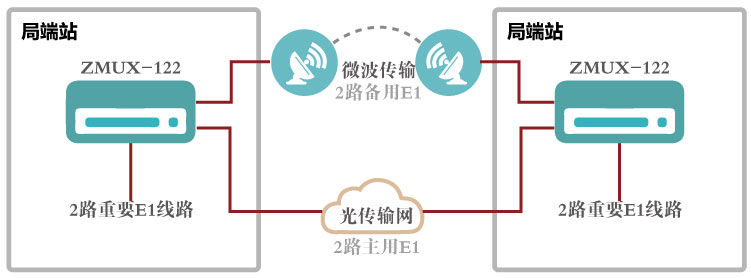

双传输路由1+1备份组网图

该方案通过ZMUX-122实现2种不同方式的传输路由(光纤、微波)相互1+1热备份。当不管哪一路传输通道受损或者中断,都可以进行无损伤自动切换到信号质量好的传输通道进行传输,不需要人为控制切换。保证2路重要E1不间断工作;当主用传输故由或通道恢复正常后,系统将无损伤自动切换回主用传输路由。

2.通信交换端局间中继光缆物理双路由1+1备份保护

在城域光缆建设的线路中,多数局向间都有2条以上光缆,先后建设时主要考虑的是局间的传输容量,对于光缆传输互相保护问题却考虑得不够。局间的光缆或同路由,或不同路由,由于不是同时建设的,在局内的成端一般都不在同一ODF架内,有的甚至相距很远。如果1条光缆阻断或割接, 临时把中断的光系统或受割接影响的光系统调到另1光缆里(假设该光缆里有足够的备纤),需要从ODF架向光端机布放临时跳线,如果系统多,做起来比较麻烦,费时费力。如果相同局向的光缆成端在同一ODF架内的同一ODM上或在相邻ODM上(成端最好采用插拔式活动连接器,使连接起来快速方便),即使不是采取SDH自愈环传输,通过人工操作,2条光缆也容易做到互相保护,极大地缩短系统阻断历时。如图3所示,a光缆和b光缆是2条不同物理路由的光缆,a光缆成端对应ODM1,b光缆成端对应ODM2,其中都有传输系统也都有足够的备纤。2条光缆不同物理路由,同时受到外力作用而同时阻断的几率微乎其微。当a光缆因外力作用而突然阻断或需要迁改割接时,在A端局和B端局同步地把与a光缆相连接的光跳线(连接头)从ODM1上取下移接到ODM2上(光跳线的其它部位及其另一头不需要动),不管通过a光缆传输的系统是A、B端局之间的还是通过A、B端局跳接到其它端局的,都能快速地通过b光缆跳接通(在实际操作中,A端和B端同步地把ODM1上2根跳线头移接到ODM2上可在2min内完成),b光缆对a光缆起到了保护作用。由于通过a光缆传输的系统都已通过b光缆接通,然后可从容地对a光缆进行修复或割接,能保证线路质量。待a光缆修复或割接完毕后,再把移接到ODM2上的跳线移到ODM1上,使系统复原。当b光缆因外力作用而突然阻断或需要迁改割接时情况亦然。注意,有可能b(或a)光缆中的备纤数少于a(或b)光缆的在用纤数而不能把通过a(或b)光缆的系统都临时通过b(或a)光缆传输,但可以把比较重要的系统及时通过b(或a)光缆接通。

3.到设备间和大客户的光缆物理双路由保护问题

近几年来,随着城市小区的建设,和通信设备间的快速发展。设备之间所带用户少者几百,多者几千。大企业、银行、证券、医院、学校、写字楼等大客户(数据业务为主)也都相继通过光缆接入传输。通信端局到设备间和大客户一般通过用户主干光缆环和引入光缆相连接。从设备间和大客户到局端采用SDH方式传输的,在主干光缆环上某点发生光缆或纤芯阻断,设备间和大客户的通信不会受到影响。 从目前各地引入光缆情况看,大都不具备物理双路由,引入光缆或其中的部分纤芯阻断,会使终端设备间和大客户的通信受到严重影响。

有时候,即使是部分纤芯阻断,也有可能在的用纤芯是完好,由于修复光缆的需要,不得不把光缆全剪断重接。引入光缆一般都离开了主管道,也基本上离开了较主要道路,而进入小区楼群等,线路多为架空、沿墙等方式敷设,较少受市政建设施工影响,在同一路由上一般不会同时造成多条通信线路的阻断, 但易受挂碰等造成光缆损伤乃至阻断。

另外,由于引入光缆芯数较小,到设备间的引入光缆一般在24芯以下,到大客户的引入光缆一般在8芯以下,长度较短,大多在300~500m范围,超过1000m的很少。在有条件的情况下,引入光缆尽可能采用物理双路由,对于不具备物理双路由的设备间和特别重要的大客户可采用物理双光缆,两条光缆同路由,这样可以更可靠地保障设备间和大客户的通信安全。 但是需要注意的是:主干光缆环在局内的2个成端应做在同一ODF的相邻ODM上(从方便管理考虑,应统一要求A向在上,B向在下,或者反之); 到设备间和大客户的两条引入光缆的成端亦应在同一架内或同一终端盒(箱)内。这样做便于在应急时两个方向间快速替换。 不管设备间和大客户到通信端局的传输采取的是自愈环方式还是非自愈环的点到点方式, 当主干光缆环在某点或者一个方向上的引入光缆发生阻断障碍时, 都能很快在另一方向上把中断的系统接通。

现今,引入光缆采用物理双路由1+1备份已经非常重要而且必要。在重要节点和重要业务之间采用光缆传输的物理双传输路由1+1备份,更能保护好通信线路的安全和稳定。激烈的市场竞争和用户对通信的依赖,确保通信的安全畅通已经成为当今通信行业最重要的项目之一。
