单方向PCM设备

一、PCM设备概况

顾名思义,单方向PCM就是设备信号只往一个方向进行传输的窄带业务复用器。一般情况下,单方向PCM设备更多用于远端站,与中心站的多方向PCM配对使用,一台多方向可对应多台单方向组网应用。

但单方向PCM设备并不代表它只支持对一个方向进行通信,目前市面上也有支持对应两个方向的(2E1)或对应四个方向的(4E1),但实际应用上,用户只需要用到它们一个方向,剩下的用于备用或用于2M线路保护等其它功能,因此都统称为单方向PCM设备。

二、PCM设备原理

单方向PCM设备工作原理就是将多路64k模拟信号统一接入及复用成一路2M数字信号,通过E1/2M通道进行延伸,简单来说就是一种模/数转换的过程。而国际规定,E1通道只支持承载30路64k业务,所以市场上单方向PCM一般都是按照30路用户接口作设计。

三、PCM设备介绍

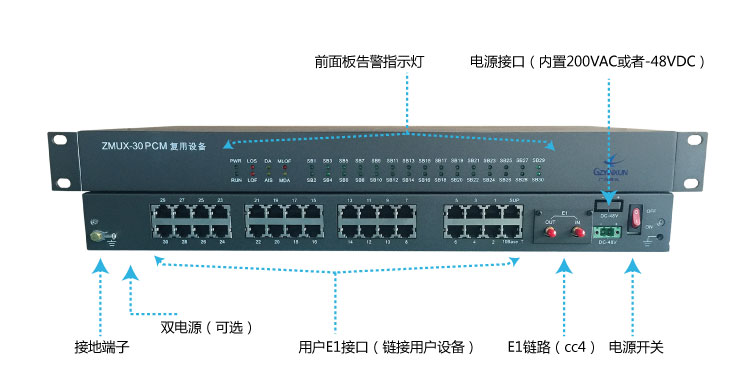

传统的单方向PCM设备ZMUX-30实物图

传统的单方向PCM设备ZMUX-30实物图

传统的单方向PCM正如上面所说的,支持将电话、2/4W音频(E&M)、RS232/RS422/RS485、网络等64k信号统一接入及复用成1路2M信号。但相对于目前市面上新型的多功能智能型单方向PCM设备,传统的PCM不支持2M线路1+1保护、2M线路n:m保护、2M时隙交叉连接等功能。

四、PCM设备应用

ZMUX-30单方向PCM可完全按照用户需求装配设备,它是一款模块化设备,1片模块对应一路业务接口;而ZMUX-36这款产品除了具备ZMUX-30的所有功能外,还支持2M线路保护和2M时隙交叉功能。ZMUX-30最大支持1个2M带宽的数据上传,而ZMUX-36最大支持4个2M带宽的数据上传。

单方向PCM设备的各种模块都支持混合插装,可随时扩容或更换用户接口类型,各路模块故障互不影响,大大提高了设备抗灾性,为用户业务提供可靠的传输平台。ZMUX-30与ZMUX-36这两款单方向PCM已广泛应用于电力调度网的远端变电站、民航多业务接入网建设、内部电话系统延伸、公安办公自动化建设等。

五、PCM组网应用(一站式解决方案)

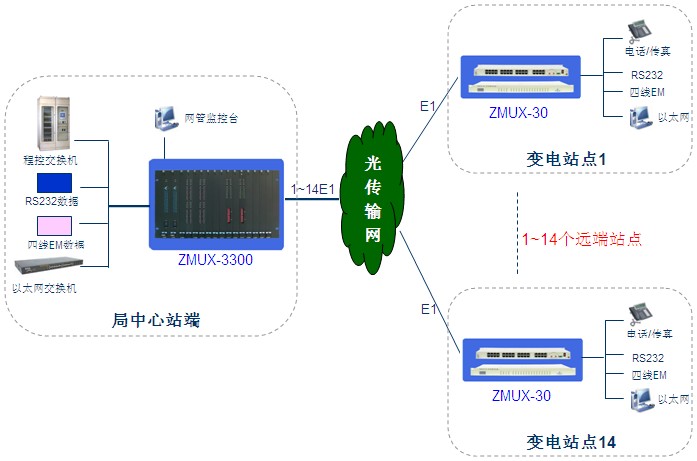

方案一说明:

方案一说明:

1个调度中心对应14个远端变电站组网通信,各个变电站的单方向PCM ZMUX-30将各种64k用户业务统一接入及复用成1路2M信号,通过透明的2M通道上传至中心站。

方案一说明:

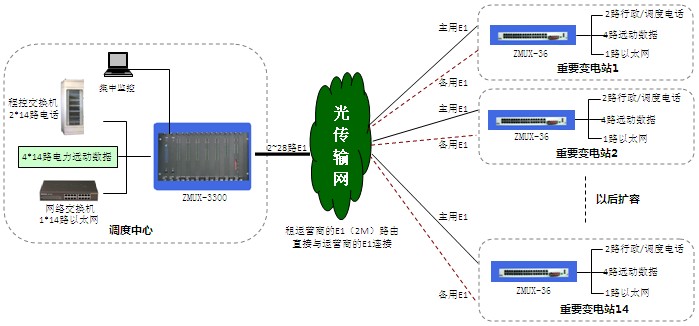

方案二说明:

1个调度中心与14个重要变电站组网通信,各个变电站的单方向PCM ZMUX-36将各种64k用户业务统一接入及复用成2M信号后,通过两路透明的2M通道上传,其中1路为主用2M通道,1路为备用2M通道,当主用2M通道出故障时,单方向PCM即自动将业务切换至备用2M通道上传,而且整个切换过程可以保证业务不间断传输,0的丢包率。
