E1倒换基本资料

E1倒换概念

E1倒换是指用户设备E1信号同时通过主、备两路E1通道传输,当主用E1通道出现故障时将倒换到 备用E1通道进行传输。

E1倒换分类

E1倒换可分为无损伤和有损伤、手动切换和自动切换。无损伤切换是指主、备E1通道倒换过程中 ,用户E1信号数据丢失率为0;有损伤切换是指主、备E1通道倒换过程中,用户E1信号存在数据丢失 ,再自动恢复传输;手动切换是指E1通道出现故障时需要通过人工手动设置拨位开关进行切换或人 工手动设置软件倒换;自动切换是指主用E1通道出现故障时将自动切换到备用E1通道,而一般支持 E1通道自动倒换的保护设备出厂默认都设置自动切换功能。

E1倒换原理

E1倒换设备工作原理是将来自用户设备的E1信号同时发送到两条传输路由,即“并发”的概念; 同时接收来自两条传输路由的E1信号,根据接收到的信号质量自动选择 “质量好” 的E1信号传送 给用户设备。

E1倒换设备功能

目前市面上对E1倒换设备要求比较高,重要客户要求设备需要做到传输通道性能监视和无损伤自 动切换两大功能,具备完善监控系统。同时针对不同行业重要用户,E1倒换设备需要具备兼容PCM成 帧格式及PCM非成帧格式,设备掉电直通,双电源接入等多重保护功能。 E1倒换技术参数

E1倒换技术参数

接口:符合ITU-T G.703、G.704、G.823等建议比特率:2048kbit/s±50ppm
线路码型:HDB3阻抗:75Ω 或120Ω
CRC-4插入时延:<250us系统时延:≤600us(PCM 成帧)    ≤10ms(非PCM成帧)
两路时延差:≤32ms倒换时延:0(倒换级别为0时 )
时标插入:利用Sa比特插入时标工作温度:0℃~ 40℃
功耗:< 10W尺寸:485x44x266(mm)
重量:4.3Kg相对湿度:≤85%(25℃)
切换判决指标:告警-LOS、AIS、LOF、MLOF、 SLOF

误码-10E-4、10E-6、bit(PCM成帧)    丢包率(非PCM成帧)

经典应用案例

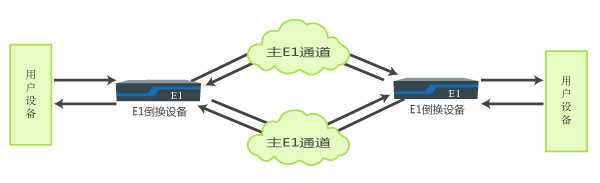

主备E1通道无损伤自动切换应用

主备E1通道无损伤自动切换应用

扩展阅读

E1倒换是一款针对于国内重要部门而开发的保护设备,针对某些重要用户要求,E1倒换设备除了 可以满足主、备两个传输路由间无损伤自动切换外,还可以满足主、备用户设备间自动切换。

扩展应用案例

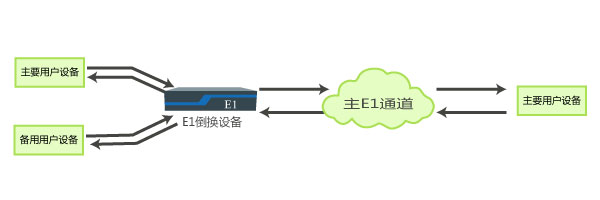

主备用户设备自动切换应用

主备用户设备自动切换应用

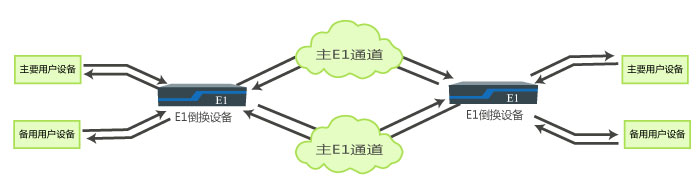

主备E1通道主备用户设备无损伤自动切换综合应用

主备E1通道主备用户设备无损伤自动切换综合应用
