ZMUX-3036SE 设备安装教程

作者:Hans 来源: 日期:2019-10-29 11:58:01 人气:2 评论:0

ZMUX-3036SE 设备安装教程

一、现场的准备

检查机柜的接地与平稳性,确认设备在机柜内的安装位置已经布置完毕,并且机柜内部和周围没有影响设备安装的障碍物。

为了便于设备的安装和维护,请在用于安装设备的机柜前后预留足够的空间,建议机柜前后与墙面或其它设备的距离不小于1米。

为了便于设备通风散热,设备安装到19英寸机柜时,建议机柜内上下相邻设备间有2U(88.9mm)的空间供设备散热,并有良好的通风散热系统,建议机房的净高不小于3米,并有良好的通风散热系统。

将设备搬运到机柜附近,以便安装。


二、检查模块

设备出厂时用户选配的各类型用户模块已插入机箱通用模块插槽中。在需要时,可打开机箱上封板,检查各模块是否安装牢固,若有松脱的请调整插牢。


三、安装到19英寸机柜

第一步:请操作者佩戴防静电腕带(需确保防静电腕带与皮肤良好接触,并确认防静电腕带已经良好接地),并检查机柜的接地与稳定性。

第二步:取出螺钉(与前挂耳配套包装),将前挂耳安装到设备上。

第三步:规划设备安装到机柜内的位置,并将浮动螺母安装到机柜内前方孔条上的规划位置上。

第四步:一位安装人员用手托住设备的底部,将设备移至机柜内的规划位置,另一位安装人员用与浮动螺母配套的M6螺钉,将设备上的前挂耳固定在机柜的前方孔条上。

备注:前挂耳只对设备起固定作用,不能用来承重。

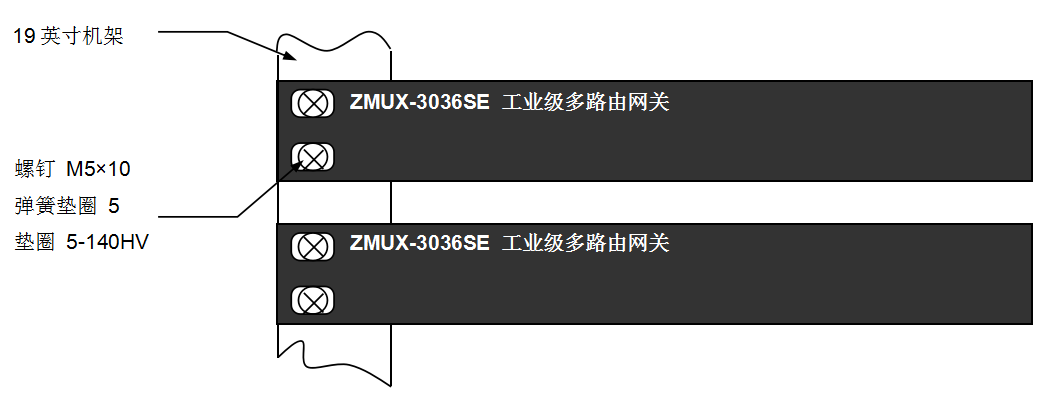

设备上架装配示意图

图4-1:设备上架装配示意图

四、连接保护地线

备注:正确连接保护地线是设备防雷、防干扰的重要保障,建议用户必须正确连接地线。

设备交流或直流电源板上标有接地标识的位置是接地点,用于连接接地线缆,以使感应电、泄漏电能够安全流入大地,并提高整机的抗电磁干扰的能力。设备接地线缆建议选用一根6平方黄绿地线,根据设备所处的不同安装环境,请安装人员选择适当的接地方式。


1)通过接地排接地

当设备所处安装环境有接地排时,可通过接地线缆将设备与接地排进行连接,从而实现设备的接地。具体步骤如下:

第一步:根据设备与接地排的距离,截取合适长度的接地线缆。

第二步:取下设备交流或直流电源板的OT端子。

第三步:用剥线钳将接地线缆剥掉约5mm长的绝缘胶皮,将露出的金属丝穿过绝缘保护套,插入OT端子尾部,用压线钳将金属丝与OT端子尾部加紧固定,并用绝缘保护套套在接触点部位,利用热吹风机对保护套进行加热,使其完全贴合在接触点,将其密封。

第四步:将套有OT端子的接地线缆安装到设备接地位置上,并用螺丝刀拧紧。

第五步:取下接地排上的六角螺母,如果用户准备了合适的OT端子,按照上述"第三步"制作接地线缆的连接头。如果用户没有准备OT端子,可根据接地柱的粗细,用剥线钳剥掉合适长度的绝缘胶皮,然后用尖嘴钳将裸露的金属丝弯成能套接在接地柱上的圆弧。

第六步:将制作好的连接头套在接地排的接地柱上,用六角螺母将接地线紧固在接地柱上。

备注:消防水管和建筑物的避雷针接地都不是正确的接地位置,交换机的接地线缆应该连接到机房的工程接地。


2)通过埋设接地体接地

当设备所处安装环境中没有接地排,附近有泥地并且允许埋设接地体时,可以通过埋设接地体进行接地。具体步骤如下:

第一步 至 第四步:请按照上述(通过接地排接地)方式的第一步至第四步操作。

第五步:将接地线缆的另一端和接地体采用电焊连接,并对焊接点进行防腐处理。

第六步:将焊接有接地线缆的接地体直接打入地下。

备注:对接地体的要求:可采用长度不小于0.5m的角钢或钢管,角钢截面积应不小于50×50×5mm,钢管壁厚应不小于3.5mm,材料采用镀锌钢材。


3)通过交流PE线接地

当设备所处安装环境中没有接地排,且条件不允许埋设接地体时,若设备采用220V交流供电,可以通过交流电源的PE线进行接地。

第一步:请确保交流电源采用带保护地线的三芯电缆,且PE线在配电室或交流供电变压器侧已良好接地。

第二步:设备的电源电缆也应采用带保护地线的三芯电缆,并保证设备的PE端子和交流电源的PE线可靠连接。

第三步:若交流电源的PE线在配电室或交流供电变压器侧没有接地,应及时向供电部门提出整改要求。



五、连接电源线


备注:设备上电之前,建议先连接好保护接地线缆,并保证设备良好接地。


1) 交流电源线的连接

如果用户选配了交流电源,设备标配有一根1.5米/0.75mm²交流电源线,连接设备到220V交流供电系统。

第一步:请操作者佩戴防静电腕带。需确保防静电腕带与皮肤良好接触,并确认防静电腕带已经良好接地。

第二步:将交流电源线连接设备端,插到设备交流电源板的电源接口上。

第三步:将交流电源线连接供电系统端,插到外置交流供电系统的插座上。

第四步:检查设备前面板交流电源的电源指示灯是否变亮,灯亮则表示电源连接正确。


2) 直流电源线的连接

如果用户选配了直流电源板,设备标配有一个直流电源输入端子,可使用机房-48V直流电源作为直流输入。

第一步:请操作者佩戴防静电腕带。需确保防静电腕带与皮肤良好接触,并确认防静电腕带已经良好接地。

第二步:制作直流电源线。

第三步:将直流电源线另一端接到外置直流供电系统的直流输出接口上。

第四步:检查设备前面板直流电源的电源指示灯是否变亮,灯亮则表示电源连接正确。



六、用户线的连接


a) 设备可提供1~32个用户接口,对应机箱背部印字为1~32的RJ45插座。设备采用模块化设计,1片子卡模块对应1路用户接口,各模块独立工作,故障互不影响,子卡模块支持混插,订购时客户可按实际业务需求装配子卡模块。

b) 为了方便客户确定选配的用户接口位置,每台设备上方粘贴有用户接口配置标签(见图6-3),标签上的小红点显示用户选配的用户接口对应的端口位置。

备注:此标签仅供参考示意,每台设备以实际粘贴的标签为准

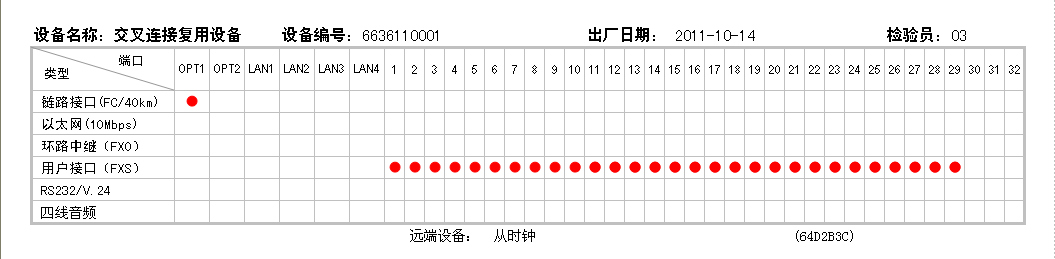

用户接口配置标签

图6-3: 用户接口配置标签(参考图例)

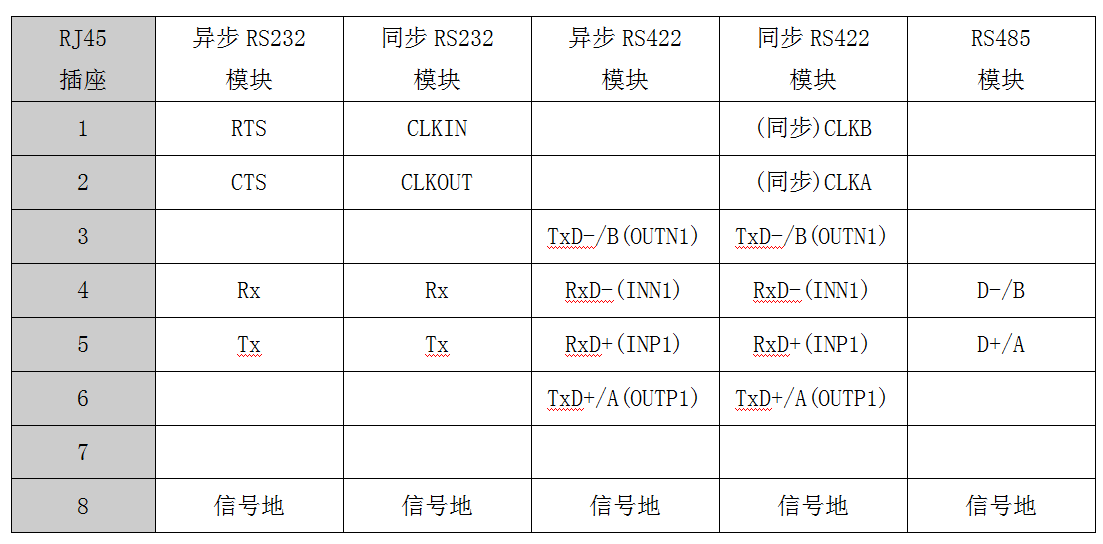

c) 各类型用户接口模块对应设备的RJ45连接器的出线表:


出线表


七、面板上信号灯含义

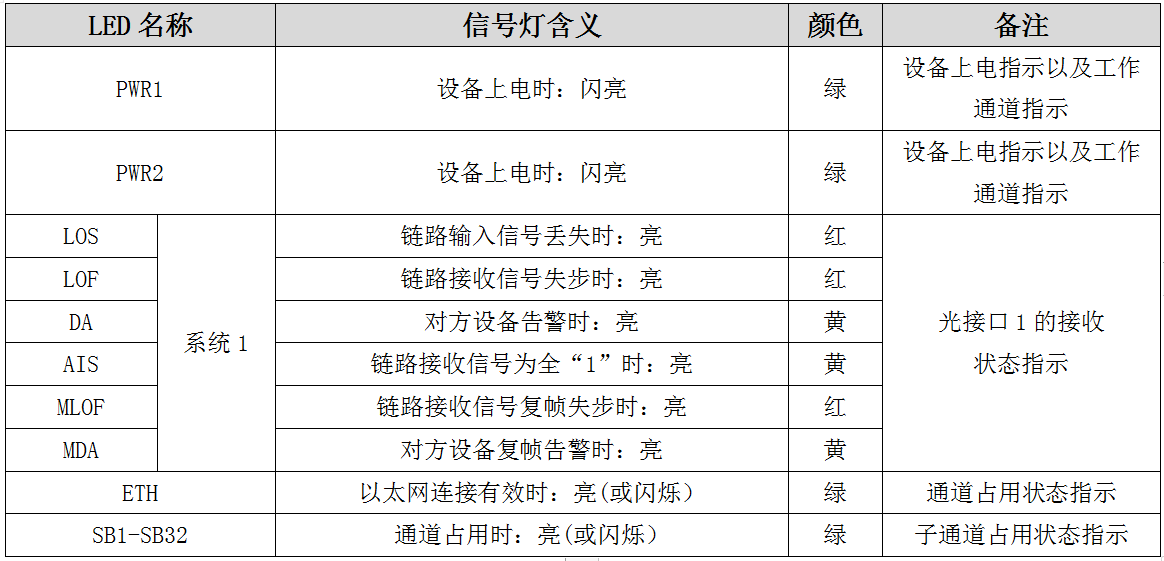

面板上信号灯


说明:

红灯亮,表示本端设备故障(包含接线故障)

黄灯亮,表示对端设备故障(包含接线故障)

绿灯亮,仅表示设备工作状态,无告警含义

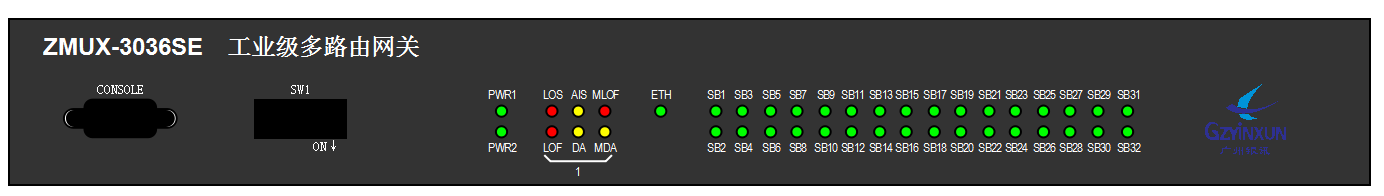

面板指示灯示意图

图7-1:面板指示灯示意图(设备前视图)



八、监控口(CONSOLE)出线表


监控口为DB9孔式插头,用于ZMUX-3036SE设备连接本地PC。监控口的通讯方式为RS485。监控口出线定义如下:

监控口出线定义

设备通过监控线连接本地PC后,网管的设置及操作请详见网管软件使用说明书。


九、拨码开关SW1(共10位)的设置

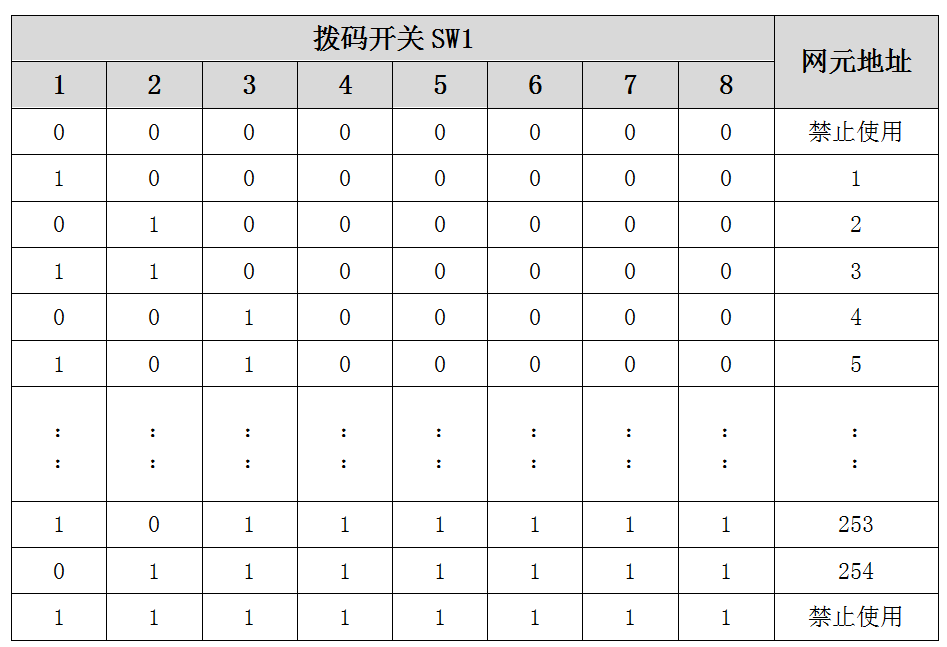

1)拨码开关SW1共10位其中1~8用于设置设备的网元地址,通过网管监控软件监控设备状态。 (O6N=0,OFF=1)。如下表:

拨码开关


拨位开关科学计数法,见下图:

拨位开关科学计数法

如:客户需要设置地址为15,先将拨位开关的1-8位全部拨“ON”,然后进行下面的设定:

首先找到小于15的最接近值:8,代表位为‘4’将拨位开关第4位拨到OFF;

然后减掉刚才设定的值:15-8=7,找到小于7的最接近值:4,代表位为‘3’将拨位开关第3位拨到OFF;

再减掉刚才设定的值:7-4=3,找到小于3的最接近值:2,代表位为‘2’将拨位开关第2位拨到OFF;

再减掉刚才设定的值:3-2=1,找到小于1的最接近值:1,代表位为‘1’将拨位开关第1位拨到OFF;

这样就将设备的地址码设置为15了。

同理,如果客户设置了一组拨位开关:如1-8位设置为:10001001(ON=0,OFF=1)

读取第一个1对应的位“1”数值为1;第二个1对应的位“5”数值为16;第三个1对应的位“8”数值为128;那么网元地址为:1+16+128=145。

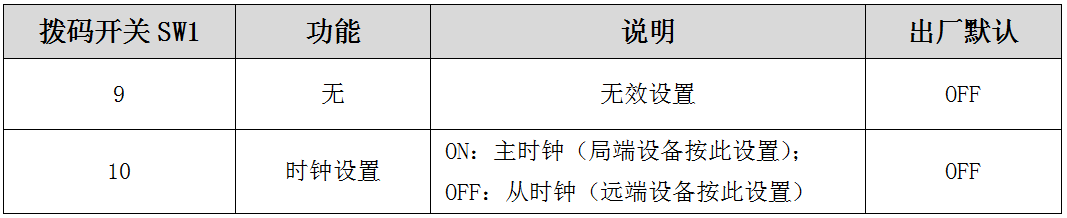

2)拨码开关SW1的9~10用于其他设置。如下表:

拨码开关其他设置

备注:

1)设置好拨码开关后,必须重启设备才能使设置生效。

2)同一个监控网络里的任意2个设备地址不可相同,否则会引起地址冲突。为避免地址冲突,出厂时已经设置好地址,并在设备前面板粘贴标签,若无特殊原因,请勿更改设置。

3)ZMUX-3036SE做为远端设备使用时,建议地址码设为64 ~255。
