区分PCM设备RS232信号线定义

作者:Hans 来源: 日期:2017-9-5 14:06:55 人气:78 评论:0

PCM设备RS232数据接收、发送信号线可用电压测量方法来区分,地线可以电阻测量法区分,方法如下(下面以ZMUX-30 PCM复用设备举例):

一、准备

1)1台具有RS232用户接口的ZMUX-30设备;

2)ZMUX-30设备工作电源(配有外置电源时需要交流220V,没配有外置电源时需要直流-48V);

3)1根CC4同轴头的双芯同轴线缆;

4)1个万用表;

5)1根1米左右的网线;

6)1个RJ45水晶头;

7)1把压线钳;

二、连接

1)ZMUX-30接上工作电源(PWR灯亮、LOS灯亮),用CC4-CC4双芯同轴线缆将ZMUX-30的E1链路接口收、发自环起来(LOS灯灭);

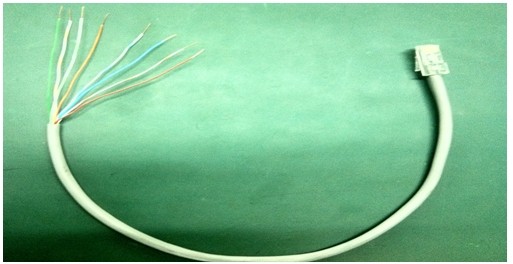

2)RS232用户线缆用网线和1个RJ45水晶头做,“如表1”,一边压RJ45水晶头,一边不压头,把网线皮拔掉,“如图1”;

3)把ZMUX-30的RS232用户接口接上用户线缆,准备测试收、发、地。

RJ45水晶插头针号
网线
线色
4
________________________
蓝色
5
________________________ 白蓝
8
________________________

棕色

表1


图1

三、测量

1)首先需要找出RS232的三根信号线,“如表1”,蓝、白蓝、棕;

2)区分哪根信号线是地线的方法如下:

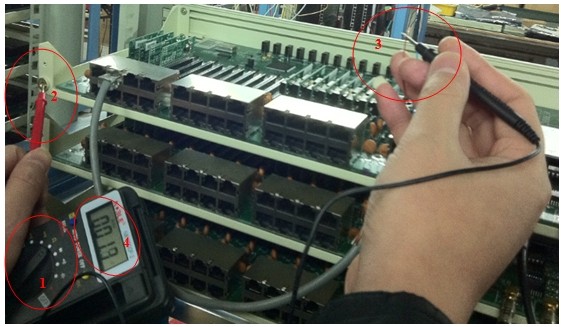

把ZMUX-30设备关电,再把万用表打到电阻挡“如图2”的“1”,一根表笔接ZMUX-30的设备地(机箱露铜的地方),“如图2”的“2”,一根表笔接三根信号线的其中一根,“如图2”的“3”,一根一根测量,只要测量到其中的一根线与设备地的阻值约为0欧“如图2”的“4”,此线就为地线。


图2

3)区分哪根信号线是收、发的方法如下:

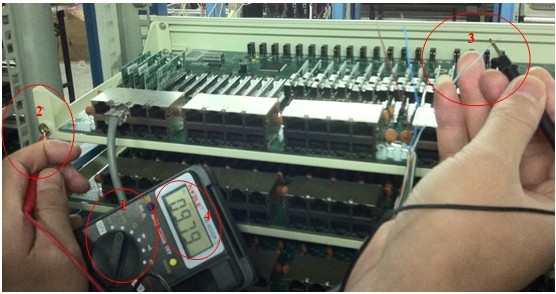

前面步骤已将ZMUX-30连接好。把设备开电,万用表打到直流电压档“如图3”的“1”,一根表笔接ZMUX-30的设备地(机箱露铜的地方)“如图3”的“2”,一根表笔接剩下二根信号线的其中一根“如图3”的“3”,一根一根测量,只要测量到其中的一根线与设备地的电压约为9V或-9V左右,“如图3”的“4”,此线就为信号“发”线。剩下最后一根为信号“收”线,需要注意的是,“收”线是无电压的。


图3

四、结论

由测量结果得出,RS232收、发、地信号线如下表(表2)所示:

ZMUX-30

RJ45水晶插头针号

RS232信号线
1
2
3
4

5

6
7
8

9

表2

五、RS232信号线连接方法

收接发、发接收、地接地,或者说地接地、有电压的接无电压的、无电压的接有电压的。
