PCM设备使用和维护应注意的问题

作者:Hans 来源: 日期:2017-7-6 9:51:59 人气:523 评论:0

早期PCM设备都应用于战争的语音通话中,后来PCM技术发展迅速,PCM设备已发展成能够传输各种各样数据类型。目前,国内邮电、电力、银行、公安、军队、铁路、高速公路等公众网或专网都广泛应用着PCM设备,但众多使用者都对PCM设备使用和维护方面的问题不太了解,下面广州银讯说明一下在使用和维护PCM设备的过程中应注意的几个问题。

一、PCM设备的特点及功能

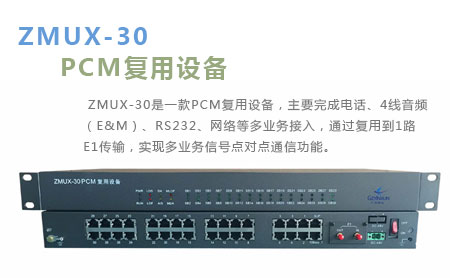

ZMUX-30 PCM复用设备采用了最新的大规模数字集成电路和厚薄膜工艺技术而推出的新一代高集成度单板PCM基群复接设备,它可以在标准的PCM30基群即E1(2M)传输通道上直接提供30路各种终端业务接口。高密度单板设计,提升系统可靠性能,具有集成化程度高、功耗低、可靠性高、管理方便的特点。该设备可提供多种接口,环路中继接口(FXO接交换机用户线)、用户线接口(FXS直接接电话机)、音频接口、EM接口、异步RS232/V.24接口、同步RS232、RS422接口、RS485接口、V.35接口(1~30*64K带宽)、磁石电话 、热线(勤务)电话、以太网接口。

PCM设备使用和维护应注意的问题

二、开通维护及操作使用中应注意的几个问题

1.开通前的准备工作一定要仔细详尽

(1)仔细核对两端设备的配置情况,两端站的PCM设备端口要一致,电话、音频等接口都要做到两端的接口位相对应一致。

(2)时钟的选择应是主从方式,一般情况是局端(中心站)是主时钟,远端(用户端)是从时钟。

(3)检查设备后面的模块接口的线缆插头是否正确牢靠,以确保接触良好。特别检查2M同轴插头是否插对、插牢。

(4)电源输入电压:-48V,允许电压波动:-36V~-72V

(5)机房要注意防静电干扰,地线要可靠,注意防雷电。

2.日常维护中应把握的几点

(1)杜绝带电操作,否则易损坏集成块。

(2)在维护过程中,应注意设备前端上各指示灯的功能意义。

常见告警:

LOS灯亮:链路输入信号丢失;

AIS灯亮:链路接收信号为全“1”;

DA灯亮:远端设备告警;

LOF灯亮:链路接收信号失步;

(3)在宽架多系统设备中,一个子框的两个系统共用一个电源,在分配使用单位时,要充分考虑到相互关联的程度,尽量把相互间的关联降到最低。

三、常见的故障分析与处理

整机故障,可通过PCM设备上的各指示灯配合来检测,有些故障出现频敏繁,也是常见的,可以自行判断并修复好。

1、PCM设备局端设备AIS灯常亮,表示PCM设备收到全“1”码,一般情况是用户租用的2M线路的光端机有问题了,建议用户与电信联系,检测光端机(或SDH光传输设备)。光端机给PCM设备送的E1数据全部是“1”,也许光端机上的故障灯并没有亮,并不表示光端机的E1数据全部是好的。原因是光端机设备的价格比较便宜,内部电路关于E1数据好坏的检测电路做的不是很够,所以光端机设备对自身的E1数据有问题,在它的设备上并没有表示出来。

2、PCM设备如果AIS、DA灯交替闪亮,一般情况是2M同轴线缆的同轴插头与PCM设备的E1接口同轴插头接触不好引起,用户将同轴线缆重新插好。用户重新插了一下同轴线缆,AIS、DA灯不再交替闪亮了,而是DA灯常亮了。这是正常的,因为局端PCM设备AIS灯亮,对端的远端PCM设备就是DA灯亮。电信检修好光端机后,PCM设备自然跟着恢复正常,局端设备AIS灯不亮了,远端设备的DA灯跟着不亮了。

    标签:PCM设备 PCM
